制造高效充電機充電鈣鈦礦太陽能蓄電池的雙陽離子安穩鈣鈦礦相資料是什么東西？
2017-10-12 9:36:40??????點擊：
【導言】
在曩昔的幾年里，關于有機無機雜化充電機充電鈣鈦礦太陽能蓄電池的研討取得了巨大的成就，很多研討都取得了20%左右的充電機充電蓄電池功率，制備辦法也朝著低成本大面積不斷發展，間隔商業化日益挨近。根據混合有機陽離子的充電機充電蓄電池功率乃至打破22.1%，可是有機-無機雜化鈣鈦礦的安穩性依然存在問題，即便現在也出現了一些提高安穩性的辦法。而全無機的鈣鈦礦能夠很好的防止因鈣鈦礦成分的分解而下降充電機充電蓄電池的安穩性。在全無機的鈣鈦礦家族里，最常見的是CsPbX3（X=Cl，Br，I），其間全無機的銫鉛碘無機鈣鈦礦資料較高的熱安穩和匹配的帶隙使其成為疊層充電機充電蓄電池的抱負挑選，但銫鉛碘鈣鈦礦在常溫下通常結晶為光電功能較差的非鈣鈦礦相，其鈣鈦礦相的變換溫度往往在350°C以上，一起該晶相在常溫下的相安穩性較差，在室溫下會變換成非鈣鈦礦相，然后導致其光電功能的急劇惡化。上述缺陷極大約束了其應用，成為該范疇的重要難題。因而探尋一種安穩a-CsPbI3鈣鈦礦相的辦法就尤為重要。
【效果簡介】
近日，來自上海交通大學的趙一新特別研討員（通訊作者）團隊在Science Advances報導了首要選用碘化鉛與氫碘酸的配體PbI2.xHI來替代傳統的PbI2使得其鈣鈦礦相變換溫度下降到100°C，極大下降了操作溫度窗口。一起，經過創造性的引進乙二胺鉛碘這一根據雙胺陽離子二維鈣鈦礦組分構筑二維-三維混合鈣鈦礦，然后調整全無機銫鉛碘鈣鈦礦的晶粒大小，安穩其鈣鈦礦晶相，并完成了杰出的電子傳輸，終究成功取得11.8%轉化功率的高功率充電機充電全無機鈣鈦礦太陽能蓄電池。這是現在溶液法制備銫鉛碘充電機充電鈣鈦礦太陽能蓄電池的最高功率。特別是該辦法制備的鈣鈦礦薄膜的相安穩性得到極大提升，在室溫下鈣鈦礦相能夠安穩數月，并且在100°C下也能夠安穩堅持該鈣鈦礦相。相比之下，慣例辦法制備的銫鉛碘鈣鈦礦相在100°C下僅能安穩數分鐘。進一步的機理研討外表，雙胺類二維鈣鈦礦的結晶取向是影響其安穩性的重要因素，該作業也是根據二胺類二維鈣鈦礦晶體生長曲線對構筑的復合維度鈣鈦礦的安穩性影響的初次報導。根據此種辦法制備的a-CsPbI3的充電機充電蓄電池功率具有11.8%的高度重復性。因而，選用雙陽離子EDA安穩a-CsPbI3相為設計和制備高效牢靠的充電機充電全無機鈣鈦礦太陽能蓄電池提供了一條重要的戰略。
【圖文導讀】
CsPbI3薄膜的光譜、結構表征以及充電機充電蓄電池功能、安穩性測驗

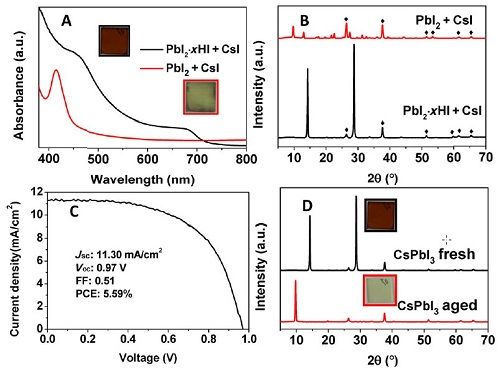

經過PbI2 + CsI 和 PbI2·xHI + CsI制備的CsPbI3薄膜（A）紫外可見吸收光譜（B）XRD圖譜；
（C）根據a-CsPbI3充電機充電鈣鈦礦太陽能蓄電池的I-V曲線
（D）經過PbI2·xHI + CsI制備的CsPbI3薄膜退火前后的XRD和薄膜色彩改變
EDAPbI4 和CsPbI3·xEDAPbI4 薄膜的結構表征和光譜研討
EDAPbI4薄膜：
（A）XRD圖譜（B）紫外可見吸收光譜；
CsPbI3·xEDAPbI4(x =0 to 0.05)鈣鈦礦：
（c）XRD圖譜（d）紫外可見吸收光譜
（A）AFM圖
（B）SEM圖
CsPbI3·xEDAPbI4的器材表征
（A）CsPbI3·xEDAPbI4充電機充電鈣鈦礦太陽能蓄電池的I-V特征曲線
（B）CsPbI3·0.025EDAPbI4充電機充電鈣鈦礦太陽能蓄電池的安穩輸出
（C）根據CsPbI3·0.025EDAPbI4鈣鈦礦的IPCE
（D）32個CsPbI3·0.025EDAPbI4充電機充電鈣鈦礦太陽能蓄電池的功率散布。
根據CsPbI3·0.025EDAPbI4器材和薄膜的安穩性測驗
（A）最佳CsPbI3·0.025EDAPbI4充電機充電蓄電池功率隨時刻改變
（B）CsPbI3·0.025EDAPbI4薄膜在干空氣中100oC下堅持一周的XRD和色彩改變
【小結】
本項作業提出了選用EDAPbI4二維鈣鈦礦組分安穩a-CsPbI3，經過簡略的一步法取得了高效的充電機充電全無機鈣鈦礦太陽能蓄電池。對充電機充電全無機鈣鈦礦太陽能蓄電池的研討具有重要的學習意義。
在曩昔的幾年里，關于有機無機雜化充電機充電鈣鈦礦太陽能蓄電池的研討取得了巨大的成就，很多研討都取得了20%左右的充電機充電蓄電池功率，制備辦法也朝著低成本大面積不斷發展，間隔商業化日益挨近。根據混合有機陽離子的充電機充電蓄電池功率乃至打破22.1%，可是有機-無機雜化鈣鈦礦的安穩性依然存在問題，即便現在也出現了一些提高安穩性的辦法。而全無機的鈣鈦礦能夠很好的防止因鈣鈦礦成分的分解而下降充電機充電蓄電池的安穩性。在全無機的鈣鈦礦家族里，最常見的是CsPbX3（X=Cl，Br，I），其間全無機的銫鉛碘無機鈣鈦礦資料較高的熱安穩和匹配的帶隙使其成為疊層充電機充電蓄電池的抱負挑選，但銫鉛碘鈣鈦礦在常溫下通常結晶為光電功能較差的非鈣鈦礦相，其鈣鈦礦相的變換溫度往往在350°C以上，一起該晶相在常溫下的相安穩性較差，在室溫下會變換成非鈣鈦礦相，然后導致其光電功能的急劇惡化。上述缺陷極大約束了其應用，成為該范疇的重要難題。因而探尋一種安穩a-CsPbI3鈣鈦礦相的辦法就尤為重要。
【效果簡介】
近日，來自上海交通大學的趙一新特別研討員（通訊作者）團隊在Science Advances報導了首要選用碘化鉛與氫碘酸的配體PbI2.xHI來替代傳統的PbI2使得其鈣鈦礦相變換溫度下降到100°C，極大下降了操作溫度窗口。一起，經過創造性的引進乙二胺鉛碘這一根據雙胺陽離子二維鈣鈦礦組分構筑二維-三維混合鈣鈦礦，然后調整全無機銫鉛碘鈣鈦礦的晶粒大小，安穩其鈣鈦礦晶相，并完成了杰出的電子傳輸，終究成功取得11.8%轉化功率的高功率充電機充電全無機鈣鈦礦太陽能蓄電池。這是現在溶液法制備銫鉛碘充電機充電鈣鈦礦太陽能蓄電池的最高功率。特別是該辦法制備的鈣鈦礦薄膜的相安穩性得到極大提升，在室溫下鈣鈦礦相能夠安穩數月，并且在100°C下也能夠安穩堅持該鈣鈦礦相。相比之下，慣例辦法制備的銫鉛碘鈣鈦礦相在100°C下僅能安穩數分鐘。進一步的機理研討外表，雙胺類二維鈣鈦礦的結晶取向是影響其安穩性的重要因素，該作業也是根據二胺類二維鈣鈦礦晶體生長曲線對構筑的復合維度鈣鈦礦的安穩性影響的初次報導。根據此種辦法制備的a-CsPbI3的充電機充電蓄電池功率具有11.8%的高度重復性。因而，選用雙陽離子EDA安穩a-CsPbI3相為設計和制備高效牢靠的充電機充電全無機鈣鈦礦太陽能蓄電池提供了一條重要的戰略。
【圖文導讀】
CsPbI3薄膜的光譜、結構表征以及充電機充電蓄電池功能、安穩性測驗
經過PbI2 + CsI 和 PbI2·xHI + CsI制備的CsPbI3薄膜（A）紫外可見吸收光譜（B）XRD圖譜；
（C）根據a-CsPbI3充電機充電鈣鈦礦太陽能蓄電池的I-V曲線
（D）經過PbI2·xHI + CsI制備的CsPbI3薄膜退火前后的XRD和薄膜色彩改變
EDAPbI4 和CsPbI3·xEDAPbI4 薄膜的結構表征和光譜研討
EDAPbI4薄膜：
（A）XRD圖譜（B）紫外可見吸收光譜；
CsPbI3·xEDAPbI4(x =0 to 0.05)鈣鈦礦：
（c）XRD圖譜（d）紫外可見吸收光譜
CsPbI3·xEDAPbI4描摹隨EDAPbI4量的改變
由CsPbI3·xEDAPbI4前驅體(x = 0, 0.0125, 0.025, 和 0.05)取得的鈣鈦礦薄膜的（A）AFM圖
（B）SEM圖
CsPbI3·xEDAPbI4的器材表征
（A）CsPbI3·xEDAPbI4充電機充電鈣鈦礦太陽能蓄電池的I-V特征曲線
（B）CsPbI3·0.025EDAPbI4充電機充電鈣鈦礦太陽能蓄電池的安穩輸出
（C）根據CsPbI3·0.025EDAPbI4鈣鈦礦的IPCE
（D）32個CsPbI3·0.025EDAPbI4充電機充電鈣鈦礦太陽能蓄電池的功率散布。
根據CsPbI3·0.025EDAPbI4器材和薄膜的安穩性測驗
（A）最佳CsPbI3·0.025EDAPbI4充電機充電蓄電池功率隨時刻改變
（B）CsPbI3·0.025EDAPbI4薄膜在干空氣中100oC下堅持一周的XRD和色彩改變
【小結】
本項作業提出了選用EDAPbI4二維鈣鈦礦組分安穩a-CsPbI3，經過簡略的一步法取得了高效的充電機充電全無機鈣鈦礦太陽能蓄電池。對充電機充電全無機鈣鈦礦太陽能蓄電池的研討具有重要的學習意義。
- 上一篇：提升充電機充電鋰硫蓄電池循環壽命的酸化碳納米管紙誘導陽離子原 2017/10/12
- 下一篇：充電機充電鋰電池基底上鋰鈉合金的通用焊接方法有哪些？ 2017/10/12
