充電機充電鋰電池基底上鋰鈉合金的通用焊接方法有哪些？
2017-10-12 9:27:37??????點擊：
【導言】
充電機充電金屬鋰電池由于其最低的還原電勢和超高的理論比容量，在未來能量貯存范疇中有寬廣的運用遠景。但是，鋰枝晶成長以及液體有機電解質的易燃性等問題，嚴重威脅了充電機充電金屬鋰電池的安全運用。因而其間最有用的戰略是運用不易燃且機械強度杰出的固態電解質(solid-state electrolytes, SSEs)，以此按捺鋰枝晶的成長。
在如此很多的SSEs當中，立方石榴石相SSEs優勢明顯，由于其具有杰出化學穩定性、高離子導電率和寬電化學電勢窗口。運用石榴石基固態充電機充電金屬鋰電池的一個首要挑戰是，石榴石固態電解質和電極材料之間外表觸摸非常欠好。金屬鋰和石榴石陶瓷片之間的直觸摸摸一般會形成觸摸不良以及較大的外表阻抗，經過增加聚合物界面或許施壓，界面將有所改善，但阻抗仍然非常高。
【效果簡介】
近日，來自馬里蘭大學的胡良兵副教授在著名期刊Advanced Energy Materials上發表了題為”Universal Soldering of Lithium and Sodium Alloys on Various Substrates for Batteries”的論文，榜首作者為王成威博士，一起榜首作者為在讀博士生謝華。該文章報導了一種通用焊接技能，能夠快速地將熔融的金屬鋰或金屬鈉涂覆在不同的基底上用于固態充電機充電蓄電池和其他運用范疇。經過增加合金成分，熔融鋰的外表能和粘性都增加了。富鋰的熔融合金在陶瓷、金屬和聚合物等基底上展現了杰出的浸潤性。將該焊接涂覆技能運用于固態充電機充電蓄電池中時，熔融的鋰錫合金在10秒內成功涂覆在剛打磨完的石榴石陶瓷片上，如快速的焊接進程一般。SEM圖證明了合金和石榴石外表的嚴密觸摸，其界面阻抗只要7Ω cm2。鋰的嵌入-脫出循環測驗證明了富鋰合金負極和石榴石SSEs界面觸摸的穩定性。相同的浸潤性現象在鈉基熔融合金和鈉錫合金運用于氧化鋁基底上時亦有觀測。
【圖文導讀】

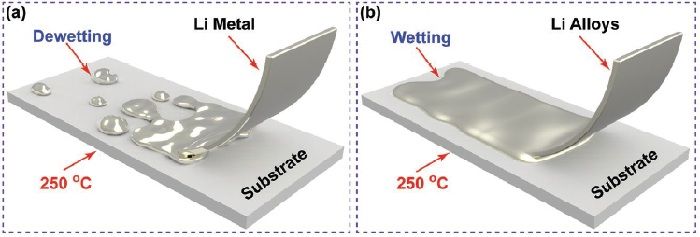

焊接鋰以及鋰合金在基底上的示意圖
a) 純熔融鋰在固體基底上浸潤性很低；
b) 鋰合金能夠容易焊接在基底上有更好的觸摸。
鋰錫合金在陶瓷基底上的浸潤性
a) 在氧化鋁基底上不同錫份額的鋰錫合金的浸潤性；
b) 鋰錫合金有用地熔接在石榴石SSE陶瓷片上；
c) /d) 不同分辨率下鋰錫合金的SEM截面圖。
固態對稱充電機充電蓄電池的電化學測驗。
a) EIS阻抗圖；
b) 循環前和循環進程中的EIS阻抗圖；
c) 鋰錫/石榴石/鋰錫對稱充電機充電蓄電池在嵌入-脫出循環中的電壓分布圖。
嵌鋰-脫鋰進程中鋰錫/石榴石/鋰錫對稱充電機充電蓄電池的形狀和外表表征。
a) 對稱充電機充電蓄電池的示意圖；
b) 鋰錫合金涂覆石榴石前的SEM截面圖；
c) 鋰錫合金涂覆石榴石后再嵌鋰的SEM截面圖；
d) c圖中的EDS圖；
e) 鋰錫合金涂覆石榴石前的SEM截面圖；
f) 鋰錫合金涂覆石榴石后再脫鋰的SEM截面圖；
g) f圖中的EDS圖。
不同基底上熔接的合金
a) 有杰出浸潤性的二元合金XRD圖；
熔融鋰熔接在b)鈦箔和c)聚酰亞胺薄膜上；
d) 熔融鈉在氧化鋁基底上；
熔融鋰錫合金涂覆在e)鈦箔和f)聚酰亞胺薄膜上；
g) 熔融鈉錫合金熔接在氧化鋁基底上。
【小結】
經過在熔融鋰和鈉中增加合金成分，進行了外表能和負極粘性的調控，因而能夠直接熔接合金在不同的基底上。鋰錫合金能夠在10s內熔接在石榴石SSEs的外表并有杰出的嚴密觸摸。這種合金能有用削減石榴石相SSE的外表阻抗直至7Ωcm2。電化學測驗證明了外表和合金電極在長期和高容量測驗中的穩定性。為了探究該合金基熔接技能的用處廣泛性，其他鋰二元合金亦有研討，在金屬、陶瓷和聚合物基底上也展現了相似的浸潤性。并且，該熔接技能能夠遷移到熔融鈉合金系統中，鈉錫合金也被成功涂覆在氧化鋁基底上。
充電機充電金屬鋰電池由于其最低的還原電勢和超高的理論比容量，在未來能量貯存范疇中有寬廣的運用遠景。但是，鋰枝晶成長以及液體有機電解質的易燃性等問題，嚴重威脅了充電機充電金屬鋰電池的安全運用。因而其間最有用的戰略是運用不易燃且機械強度杰出的固態電解質(solid-state electrolytes, SSEs)，以此按捺鋰枝晶的成長。
在如此很多的SSEs當中，立方石榴石相SSEs優勢明顯，由于其具有杰出化學穩定性、高離子導電率和寬電化學電勢窗口。運用石榴石基固態充電機充電金屬鋰電池的一個首要挑戰是，石榴石固態電解質和電極材料之間外表觸摸非常欠好。金屬鋰和石榴石陶瓷片之間的直觸摸摸一般會形成觸摸不良以及較大的外表阻抗，經過增加聚合物界面或許施壓，界面將有所改善，但阻抗仍然非常高。
【效果簡介】
近日，來自馬里蘭大學的胡良兵副教授在著名期刊Advanced Energy Materials上發表了題為”Universal Soldering of Lithium and Sodium Alloys on Various Substrates for Batteries”的論文，榜首作者為王成威博士，一起榜首作者為在讀博士生謝華。該文章報導了一種通用焊接技能，能夠快速地將熔融的金屬鋰或金屬鈉涂覆在不同的基底上用于固態充電機充電蓄電池和其他運用范疇。經過增加合金成分，熔融鋰的外表能和粘性都增加了。富鋰的熔融合金在陶瓷、金屬和聚合物等基底上展現了杰出的浸潤性。將該焊接涂覆技能運用于固態充電機充電蓄電池中時，熔融的鋰錫合金在10秒內成功涂覆在剛打磨完的石榴石陶瓷片上，如快速的焊接進程一般。SEM圖證明了合金和石榴石外表的嚴密觸摸，其界面阻抗只要7Ω cm2。鋰的嵌入-脫出循環測驗證明了富鋰合金負極和石榴石SSEs界面觸摸的穩定性。相同的浸潤性現象在鈉基熔融合金和鈉錫合金運用于氧化鋁基底上時亦有觀測。
【圖文導讀】
焊接鋰以及鋰合金在基底上的示意圖
a) 純熔融鋰在固體基底上浸潤性很低；
b) 鋰合金能夠容易焊接在基底上有更好的觸摸。
鋰錫合金在陶瓷基底上的浸潤性
a) 在氧化鋁基底上不同錫份額的鋰錫合金的浸潤性；
b) 鋰錫合金有用地熔接在石榴石SSE陶瓷片上；
c) /d) 不同分辨率下鋰錫合金的SEM截面圖。
固態對稱充電機充電蓄電池的電化學測驗。
a) EIS阻抗圖；
b) 循環前和循環進程中的EIS阻抗圖；
c) 鋰錫/石榴石/鋰錫對稱充電機充電蓄電池在嵌入-脫出循環中的電壓分布圖。
嵌鋰-脫鋰進程中鋰錫/石榴石/鋰錫對稱充電機充電蓄電池的形狀和外表表征。
a) 對稱充電機充電蓄電池的示意圖；
b) 鋰錫合金涂覆石榴石前的SEM截面圖；
c) 鋰錫合金涂覆石榴石后再嵌鋰的SEM截面圖；
d) c圖中的EDS圖；
e) 鋰錫合金涂覆石榴石前的SEM截面圖；
f) 鋰錫合金涂覆石榴石后再脫鋰的SEM截面圖；
g) f圖中的EDS圖。
不同基底上熔接的合金
a) 有杰出浸潤性的二元合金XRD圖；
熔融鋰熔接在b)鈦箔和c)聚酰亞胺薄膜上；
d) 熔融鈉在氧化鋁基底上；
熔融鋰錫合金涂覆在e)鈦箔和f)聚酰亞胺薄膜上；
g) 熔融鈉錫合金熔接在氧化鋁基底上。
【小結】
經過在熔融鋰和鈉中增加合金成分，進行了外表能和負極粘性的調控，因而能夠直接熔接合金在不同的基底上。鋰錫合金能夠在10s內熔接在石榴石SSEs的外表并有杰出的嚴密觸摸。這種合金能有用削減石榴石相SSE的外表阻抗直至7Ωcm2。電化學測驗證明了外表和合金電極在長期和高容量測驗中的穩定性。為了探究該合金基熔接技能的用處廣泛性，其他鋰二元合金亦有研討，在金屬、陶瓷和聚合物基底上也展現了相似的浸潤性。并且，該熔接技能能夠遷移到熔融鈉合金系統中，鈉錫合金也被成功涂覆在氧化鋁基底上。
- 上一篇：制造高效充電機充電鈣鈦礦太陽能蓄電池的雙陽離子安穩鈣鈦礦相資 2017/10/12
- 下一篇：特斯拉100MW/129MWh充電機充電蓄電池儲能體系方案解 2017/10/11
