共享單車充電機充電蓄電池供電系統解決方案
2017-9-23 10:42:22??????點擊：

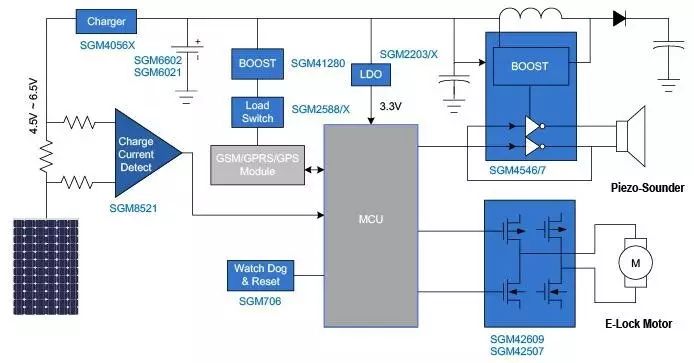

下面是一個共享單車的硬件規劃體系的典型框圖，體系的中心是CPU+GSM/GPRS/GPS模塊，還包含了如下幾大功用模塊的產品應用：
共享單車系統框圖
充電機充電蓄電池充電功用模塊
共享單車整個供電體系是經過花鼓或許太陽能光伏板輸出，尤其是太陽能供電，在強太陽光照時到達6.5V以上。SGM4056X系列產品，是一款高耐壓輸入的線性單節充電機充電鋰電池充電芯片，芯片最高可接受輸入電壓為26.5V。選用模擬運放產品能夠實時檢測充電電流，完成安全可靠的充電操控辦理。
SGM40560所具有的特性使其合適在不接連、不穩定，且長期存在充電電源的情況下對鋰充電機充電蓄電池充電。如果充電機充電蓄電池電壓低，體系主動關機后，只需輸入略高于充電機充電蓄電池的電壓，便輸出可充電標記，用來喚醒關機的體系（節省了比較器及耗電等問題）。SGM40560電流反灌活絡，可直接銜接光伏而避免運用二極管；耐壓高，可接受花鼓輕載輸出電壓；具有依據溫度下降充電電流的特性，不必憂慮過熱；輸出電壓以及充溢后輸出電壓回退的特性也合適對3串鎳氫充電機充電蓄電池充電。
充電電源辦理功用模塊
SGM41280有若干默許的輸出電壓或經過外設電阻簡略調整電壓。關斷狀態下，堵截銜接后充電機充電蓄電池漏電僅為0.5μA?？芍鲃訌呐酝ㄞD入升壓，不需干涉。
SGM6602則是快速呼應、可輸出高壓的同步整流升壓充電電源。用來驅動陶瓷蜂鳴器或陶瓷喇叭輸出高音量的警報信號。SGM6021納安級靜態電流高效降壓，用來保持喚醒信號偵聽電路和節拍發生器作業。
壓電陶瓷蜂鳴報警模塊
蜂鳴器驅動芯片SGM4546/SGM4547，集成升壓BOOST電路，輸出電壓高達26V；集成雙通道高速驅動器，在1000pF容性負載的測驗條件下上升時間低至12ns，特別針對壓電陶瓷蜂鳴片等容性負載，具有極強的快速呼應能力。將兩個驅動通道差分串接，能夠到達雙倍的輸出響度。壓電陶瓷片有不同的頻響曲線，選用CPU輸出的PWM掃頻信號就能夠完成不同的音樂提示或報警功用。
電子鎖驅動模塊
針對不同的充電電源電壓和輸出驅動電流需求，圣邦微電子供給可選擇的系列單H橋的直流電機驅動芯片，滿意各類充電機充電蓄電池供電的低壓直流電機的驅動需求。SGM42507作業電壓規模1.8V~7.5V，最大1.5A接連電流輸出。
SGM42507是現在全球僅有具有抗堵轉特性的電機/電磁鐵驅動器，檢測電流和充電電源電壓，發生堵轉出現過流或充電機充電蓄電池電壓嚴峻拉低（1.75V/2.8V/3.6V）后將主動保持電壓和電流，避免因堵轉導致體系充電電源崩潰。
SGM42507還具有以下特性：

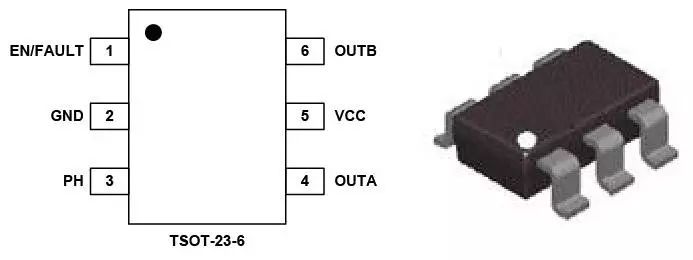

選用TSOT-23-6封裝，首要代替H橋MOSFET和相應的驅動（下降電路復雜度和占板面積）。
集成各種維護，如：欠壓、過流、堵轉、過溫等（相對于離散計劃，可靠性更高）；一起集成低導通阻抗的NMOSFET管使得芯片功耗超低，FAULT引腳供給了過錯指示功用。
盡管只要6個管腳（體積小），但操控邏輯豐厚，簡直能滿意電機調速操控的一切要求。
SGM42507靈敏的操控形式：
SGM42507的廣泛應用：
閥門操控（智能水/氣表、熱量表等）；
電子鎖（門鎖、自行車等）；
電動玩具（玩具轎車、飛機、機器人）；
電動牙刷（中高端）；
便攜式美容儀（如臉部按摩器）。
