充電機充電高儲鋰電池性能的Cu-Sn-S自組裝納米管解決方案
2017-9-23 10:33:44??????點擊：
【布景介紹】
Cu-Sn-S（CTS）是一種環境友好和儲量豐厚的新式充電機充電太陽能蓄電池資料，一起具有較高的充電機充電儲鋰電池理論容量、較大的層距離和通道尺度，使其有望成為下一代充電機充電鋰電池的高功能電極資料。目前報導的CTS電極資料大部分為顆粒狀且具有較大的體積脹大，然后導致顯著的容量衰減現象。如果可以結構合理的納米資料，結合含有不同物相組成的核殼結構，將有望大大提高其電化學功能。
【效果簡介】
近來，德州大學奧斯汀分校的Mullins教授和Henkelman教授、廈門大學的郭航教授（一起通訊）和聯培博士生林杰（第一作者）等人在ACS Nano上宣布題為“Self-Assembled Cu?Sn?S Nanotubes with High (De)Lithiation Performance”的文章。該作業提出一種無添加劑的凝膠-溶劑熱法，制得自拼裝的CTS納米管、次納米管和納米顆粒，經過多種資料表征技能發現該納米管具有Cu3-4SnS4@Cu2SnS3的多相核殼結構，并經過密度泛函理論（DFT）核算對比不同物相的體積改變、鋰化曲線和構成焓，證明該核殼結構可有效緩解鋰化時的體積脹大，然后表現出優異的電化學功能（200次循環后可逆容量仍保持在774mAh/g）和較高的初始庫倫功率（82.5%）。此外，還使用DFT核算三種不同物相在不同鋰化階段時的原子結構改變，結合精修后的原子模型，提出單分子可嵌入18摩爾鋰的Li-Cu-Sn-S固溶體反響。
【圖文導讀】
CTS納米管、次納米管和納米顆粒的描摹
（a, b）合作物納米管模板和所制得的CTS納米管
（c, d）合作物次納米管模板和所制得的CTS次納米管
（e, f）制得的CTS納米顆粒和CTS納米管的中空截面圖
CTS納米管的結構表征
（a）CTS納米管的透射電鏡圖以及表里區域的選區電子衍射圖
（b）CTS納米管的表面高分辯透射電鏡圖
（c-f）CTS納米管的掃描透射電鏡元素分布圖
CTS物相的密度泛函理論核算
（a）三種CTS物相鋰化時的體積改變率
（b）三種CTS物相的理論鋰化曲線
（c）三種CTS物相鋰化時的構成能凸包剖析
（d-f）三種CTS物相在不同鋰化階段時的原子結構改變
圖：CTS納米管、次納米管和納米顆粒的電化學功能
（a）CTS納米管、次納米管和納米顆粒的循環功能及其庫倫功率
（b）CTS納米管、次納米管和納米顆粒的倍率功能及其充放電容量
【小結】
本作業提出的合作物模板及其自拼裝辦法可用于制備相似的Cu基硫化物納米管，并用于儲能或其他領域。密度泛函理論的核算結果為Cu-Sn-S資料的儲能使用供給了理論依據，而該核殼結構及其剖析、核算辦法也為開發其他新式多元資料供給了立異性思路。
Cu-Sn-S（CTS）是一種環境友好和儲量豐厚的新式充電機充電太陽能蓄電池資料，一起具有較高的充電機充電儲鋰電池理論容量、較大的層距離和通道尺度，使其有望成為下一代充電機充電鋰電池的高功能電極資料。目前報導的CTS電極資料大部分為顆粒狀且具有較大的體積脹大，然后導致顯著的容量衰減現象。如果可以結構合理的納米資料，結合含有不同物相組成的核殼結構，將有望大大提高其電化學功能。
【效果簡介】
近來，德州大學奧斯汀分校的Mullins教授和Henkelman教授、廈門大學的郭航教授（一起通訊）和聯培博士生林杰（第一作者）等人在ACS Nano上宣布題為“Self-Assembled Cu?Sn?S Nanotubes with High (De)Lithiation Performance”的文章。該作業提出一種無添加劑的凝膠-溶劑熱法，制得自拼裝的CTS納米管、次納米管和納米顆粒，經過多種資料表征技能發現該納米管具有Cu3-4SnS4@Cu2SnS3的多相核殼結構，并經過密度泛函理論（DFT）核算對比不同物相的體積改變、鋰化曲線和構成焓，證明該核殼結構可有效緩解鋰化時的體積脹大，然后表現出優異的電化學功能（200次循環后可逆容量仍保持在774mAh/g）和較高的初始庫倫功率（82.5%）。此外，還使用DFT核算三種不同物相在不同鋰化階段時的原子結構改變，結合精修后的原子模型，提出單分子可嵌入18摩爾鋰的Li-Cu-Sn-S固溶體反響。
【圖文導讀】
CTS納米管、次納米管和納米顆粒的描摹
（a, b）合作物納米管模板和所制得的CTS納米管
（c, d）合作物次納米管模板和所制得的CTS次納米管
（e, f）制得的CTS納米顆粒和CTS納米管的中空截面圖
CTS納米管的結構表征
（a）CTS納米管的透射電鏡圖以及表里區域的選區電子衍射圖
（b）CTS納米管的表面高分辯透射電鏡圖
（c-f）CTS納米管的掃描透射電鏡元素分布圖
CTS物相的密度泛函理論核算
（a）三種CTS物相鋰化時的體積改變率
（b）三種CTS物相的理論鋰化曲線
（c）三種CTS物相鋰化時的構成能凸包剖析
（d-f）三種CTS物相在不同鋰化階段時的原子結構改變

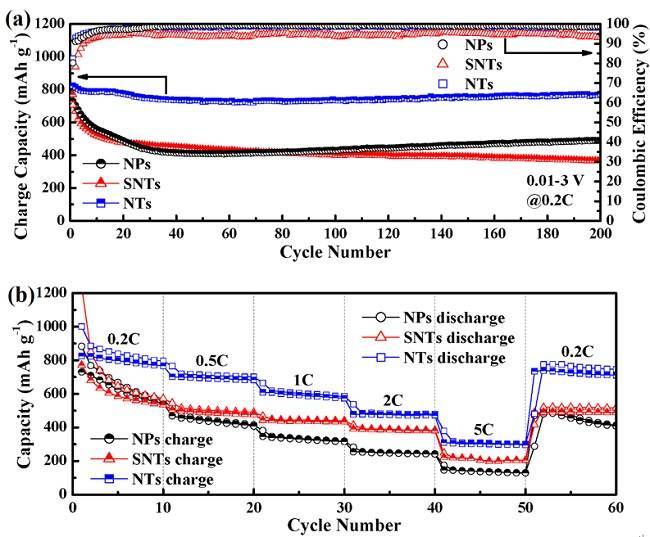

圖：CTS納米管、次納米管和納米顆粒的電化學功能
（a）CTS納米管、次納米管和納米顆粒的循環功能及其庫倫功率
（b）CTS納米管、次納米管和納米顆粒的倍率功能及其充放電容量
【小結】
本作業提出的合作物模板及其自拼裝辦法可用于制備相似的Cu基硫化物納米管，并用于儲能或其他領域。密度泛函理論的核算結果為Cu-Sn-S資料的儲能使用供給了理論依據，而該核殼結構及其剖析、核算辦法也為開發其他新式多元資料供給了立異性思路。
- 上一篇：共享單車充電機充電蓄電池供電系統解決方案 2017/9/23
- 下一篇：充電機充電全聚合物太陽能電池性能的影響的低聚聚苯乙烯材料側鏈 2017/9/23
