電動汽車的混合動力和充電機充電蓄電池的關系
2017-8-30 8:46:31??????點擊：
我國的混合動力商場一直不溫不火，直到2015年11月的卡羅拉和雷凌混動推出有所改觀。不過這類普通混動產品不歸于我們的新能源系列（僅在廣州商場拿得到車牌），技能復雜程度遠高于純電動，本錢優勢也顯著。2016年豐田混動的整體銷量在月均6300臺水平，3-6月呈現逐步安穩的趨勢，其中卡羅拉混動體現較強，商場認可度很高。
出于國內對乘用車企業的油耗要求越來越高，具有強混技能的車企也在把相關的技能導入到我國來。在這方面，日本車企和美國車企布局國產化是比較活躍的，不僅把總裝部分拿來我國，也把變速箱、混合動力充電機充電蓄電池的生產線拉到國內。
到了2016年4季度，雅閣、君越、索納塔、K5等混動全面反擊，中高級車混動化趨勢日益顯著。如下表所示，我們看國產混動的狀況：
2017年 國產混動的銷量表
2017年國產混動銷量圖
圖2 2017年國產混動銷量占比
如圖2所示，豐田作為一家在混動范疇有操縱性的企業占有了商場的最大分配地位；緊隨其后的是本田，其他企業也在里邊做著自己的努力。消費者對著兩家日本車企做出了投票，其他公司就需求有著自己的考慮，怎么樣把自己的混動車打入到消費者的心目中去。
1）性價比：多花了錢是否能賺回來
對消費者而言，其實很簡單，混合動力貴了多少錢，省了多少油，能夠賺回來。除開雷凌和卡羅拉HEV這兩款歸于價格比較低，終端比較優惠以外。買中級車HEV的消費者一直需求考慮一下。
價格燃油比照
2）保修和保養：這車壞了怎么辦
因為混動首要包含混動體系（現在一般能夠認為是變速箱體系有著巨大的改變）和充電機充電蓄電池兩個首要部分。跟著技能的實踐和考慮，在[31] 動力體系的裝備方面和架構方面都展開了不少的探究。
圖 B級車的動力裝備
豐田的成功：豐田是堅定的走Power Split，其實后邊跟著福特和GM兩家，從體系上來看，這個能夠習慣一個挺寬的規模，能夠掩蓋不同的車型，這是經過每個單個產品的油耗體現而做出的挑選。跟著技能的開展，在油耗方面，這三家車企做出來的作用與我們印象中成果開端變得有差異了。[32]
圖 各家HEV的油耗目標
現代索納塔Hybrid也是在這個基礎上加了個HSG電機雙電機形式（iMMD ）：這是一條新路，實際成果也還不錯。
還有一部分就是充電機充電蓄電池了，除了豐田曾經，所有的車企都開端轉向了充電機充電鋰電池。車企在推動充電機充電鋰電池的時候，有時候需求和新能源轎車里邊的動力充電機充電蓄電池保持一致性。有著充電機充電蓄電池方面的保修考慮，每家車企無不對售后這塊做出了不少的布局。
大部分企業為了消除消費者關于充電機充電蓄電池的顧忌，為充電機充電蓄電池供給8~10年或16~20萬公里充電機充電蓄電池保修方針，甚至考慮到HEV對多數人而言沒有車牌的條件下，有些企業如SGM給出了3年或6萬公里內是實施免費保養準則。
不同車企的混動保修方針
談到充電機充電鋰電池而言，其實是新能源轎車現已丟出來讓我們都必須樹立的標桿，都需求對充電機充電蓄電池擔任，所以每家車企用了充電機充電鋰電池都需求對消費者依照這個時刻來擔任到底。
這兒有個很風趣的比照，豐田一直是從鎳氫下手，一步步在下降鋰電的條件下進行測驗。
談到充電機充電鋰電池，新能源轎車現已丟出來讓我們都必須樹立的標桿，都需求對充電機充電蓄電池擔任，所以每家車企用了充電機充電鋰電池都需求對消費者依照這個時刻來擔任到底。
這兒有個很風趣的比照，豐田一直是從鎳氫下手，但現在也現已一步步在削減充電機充電鎳氫蓄電池的份額，測驗關于充電機充電鋰電池的搭載。
圖 現有HEV的轉向
在充電機充電蓄電池的問題上，我們能夠先來看看雙田的：
1） 豐田
豐田測驗運用充電機充電鋰電池仍是很慎重的，在國內國產化的仍是選用充電機充電鎳氫蓄電池。這樣一方面能夠保持原有的體系，一方面也能夠減小發生風險的可能性。這個充電機充電蓄電池體系在大規模上量之前也是需求充電機充電蓄電池國產化做準備的：
圖 充電機充電鎳氫蓄電池包
我們仔細看充電機充電鎳氫蓄電池里邊的安置，選用的是一體化的BMS規劃，里邊的溫度和電壓探測點都比鋰電要少；而選用的卡片式的高壓接觸器，也進一步增加了可修理性。
而豐田大量的進口充電機充電蓄電池包，因為整個規劃同源，標準都是相似的，從機理上來看是能夠在國內選用更為細分的售后方法。這步充電機充電鎳氫蓄電池國產化的棋，盤活了豐田在國內的整個進口車（Lexus Hybrid）的后續修理問題，把整個鏈條拉短了。
我個人認為，跟著豐田在國內2018年Launch PHEV后續，混動的鋰電可能現在凱美瑞HEV先上。
圖 凱美瑞的鋰電和鎳氫兩個版本充電機充電蓄電池
2） 本田
本田也是最早從充電機充電鎳氫蓄電池走過來的，不過鋰電化的進程更為堅決。如下圖所示，很早就扔掉了圓柱形充電機充電鎳氫蓄電池，選用方殼充電機充電鋰電池來做HEV充電機充電蓄電池。
本田混動的充電機充電蓄電池包進化進程
因為功率型充電機充電鋰電池整個壽命操控戰略相對好管控，本身的保護機制也能夠做得比較完備，其實廠家情愿承當相對長的投入本錢，并在體系級別上多做一些的安全機制。不過本田在選用充電機充電蓄電池供應商方面仍是慎重一些，沒有在這個范疇拖著Blue Energy Co進入我國樹立產線，這家是本田和GS Yuasa的合資公司，需求雙方同意投入資源來國產化單體的產線。這兒是否是整包進口仍是建了一個充電機充電蓄電池Pack企業有待觀察。不過面對PHEV的考慮，這方面應該也比較快了。
圖 HEV的充電機充電鋰電池衰減
3）通用
通用是把在美國的Brownstown Battery Assembly Plant根本在金橋也弄了一個，依照液冷和風冷的兩個方向別離走了兩條線。
1）液冷線
如下圖所示，首要是做Vlite5 和CT6的PHEV充電機充電蓄電池，首要是統籌功率和能量兩方面的規劃考慮。在這兒不獨自細講了，今后有時機來講。
圖 液冷線模組
2）風冷線
這就是用來做H30的混合動力充電機充電蓄電池以及今后的BAS3體系，都是功率型充電機充電蓄電池。在模組規劃上考慮了兼容性，如下圖所示。
圖 功率型充電機充電蓄電池
因為有著完善的工廠支撐，在售后的考慮上，工廠的持續產出和修理機制，能夠為車輛的長時間保護和保修條件。

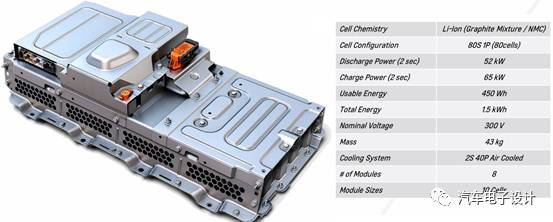

30H的充電機充電蓄電池體系
我們來具體談一談這個充電機充電蓄電池體系的細節。
充電機充電蓄電池單體是進口的，是日立的功率電芯，從上一代圓柱型電芯轉換成方殼電芯。
每一項選 擇都是有得有失的，比較模組而言特性上有一些改變，在體系上面經過9個串聯能夠滿足強混的動力需求。
充電機充電蓄電池標準
對這個電芯的功用標準，能夠參閱參閱文獻里邊的數據。對這顆電芯的最重要參數是功率放電功用，依照各個不同SOC和溫度的DCR來看，選用了十分優異的單體。
模組上選用了8個模塊，10S為一組的規劃。
模組采納很簡潔的規劃，為了確保循環功用，采納了加壓的端板結構形式。
充電機充電蓄電池管理體系上面，根本是以一個主單元對8個子單元，采納菊花鏈的方法進行通訊，在較小規模內完成了通用性規劃和可修理性規劃。比較上一代都放在主單元上面，模塊化和未來修理的速度大大改進了。

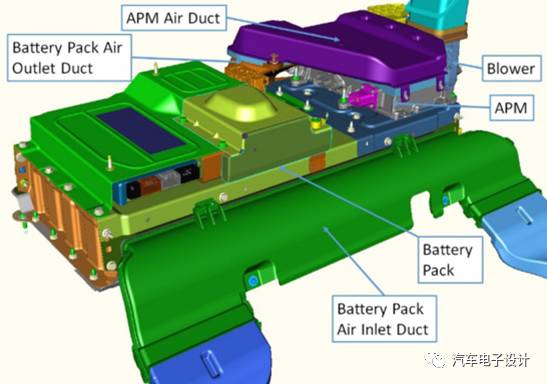

當然為了契合全功用規模還有30H的多種電子電器的裝備需求，在充電機充電蓄電池體系上面裝備了強制風冷的功用，而且把DCDC也集成在充電機充電蓄電池包上面，便于體系的保護，如下圖所示。
整體而言，混動跟著油耗的要求，實在的使得車企把更好的技能面向消費者。從工程師而言看到的是電氣化的浸透，消費者而言看到混動的車輛越來越遍及。
