如何處理充電機充電鈦酸鋰電池的產(chǎn)氣問題？
2017-10-25 8:50:20??????點擊：
根據(jù)Li4Ti5O12資料的充電機充電蓄電池因為高安全性、快速充電等特性，具有十分好的影響遠景，可是運用LTO資料的充電機充電蓄電池也面臨著產(chǎn)氣較多的問題，關(guān)于LTO資料的產(chǎn)氣機理現(xiàn)在有多種觀念，其間一種人們以為吸附的水分和電解液中的路易斯酸導(dǎo)致產(chǎn)氣添加。根據(jù)這一理論，由水分化發(fā)作的H2將在發(fā)作的氣體中占有主導(dǎo)地位。別的一種觀念以為LTO資料的外表會與電解液發(fā)作副反響，然后發(fā)作H2、CO2和CO等氣體，這能夠經(jīng)過在LTO資料外表包覆一層碳、AlF3和其他一些資料來按捺副反響的發(fā)作。還有之中觀念以為，產(chǎn)氣行為首要和LTO電勢有關(guān)，因為石墨資料在1.55V鄰近也會發(fā)作大量的氣體。
實踐上，LTO資料的產(chǎn)氣行為比較雜亂，在實踐中我們不僅僅檢測到了H2、CO2、CO，還檢測到了C2H4這些氣體，這與負極SEI膜構(gòu)成時導(dǎo)致的電解液分化有關(guān)，所以LTO資料的產(chǎn)氣行為是一個雜亂的綜合進程。上海工業(yè)技能研討院的Wei Liu等人對LTO資料的產(chǎn)氣行為研討后以為，Ti離子的電子結(jié)構(gòu)和SEI膜的構(gòu)成關(guān)于其產(chǎn)氣行為具有至關(guān)重要的影響。

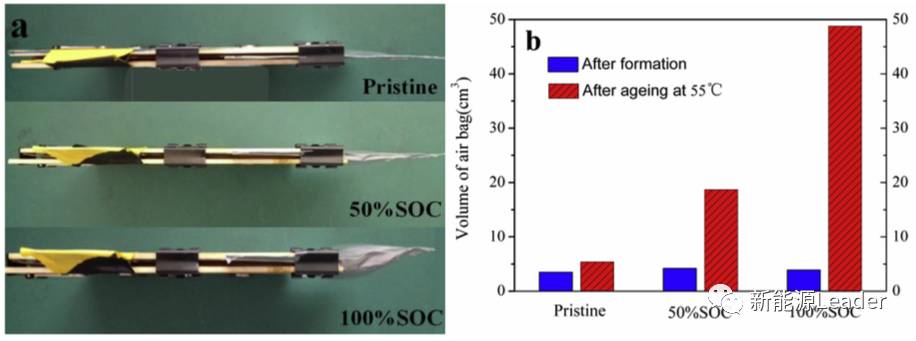

Wei Liu在研討中運用的充電機充電軟包蓄電池的正極資料為NMC111，負極為Li4Ti5O12，下圖為a為不同SoC狀況的充電機充電蓄電池在55℃下老化24小時后充電機充電蓄電池的相片，能夠看到在100%SoC下充電機充電蓄電池產(chǎn)氣要顯著多于50%SoC和0%SoC的狀況的充電機充電蓄電池，從圖b能夠看到，充電機充電蓄電池在剛剛化成結(jié)束時產(chǎn)氣十分少，可是在55℃下老化24h后，充電機充電蓄電池產(chǎn)氣顯著添加。例如50%SoC的充電機充電蓄電池在老化前后，氣袋的體積從4.2ml添加到了18.7ml，而100%SoC下，氣袋的體積則從3.9ml添加到了48.8ml。形成這一現(xiàn)象的原因可能與Ti離子的電子結(jié)構(gòu)有關(guān)，Lu等人以為在LTO資猜中存在自發(fā)的Ti3+到Ti4+的改變，在這一進程中會開釋出一個電子，然后對有機電解液的氧化／分化發(fā)作影響，而在較高的SoC下，LTO資猜中會有更多Ti3+，因而會有更多的Ti3+改變?yōu)門i4+，因而也就意味著開釋更多的電荷，然后加重電解液的分化。
在不同的SoC狀況下，負極的外表描摹如下圖所示，其間圖a和圖b為原始的LTO資料，資料的顆粒粒徑為0.2-1um，LTO資料的顆粒外表比較光滑，電極外表存在較多的孔洞。在將充電機充電蓄電池充電到50%SoC后，電極外表的一些孔洞現(xiàn)已消失了，一起LTO資料的顆粒外表也開端變的粗糙，外表電解液在負極外表發(fā)作了分化。當將充電機充電蓄電池充電到100%SoC后，電極外表掩蓋了一層厚厚的電解液分化產(chǎn)品，一起電極外表一切的孔洞也都消失了。結(jié)合前面的產(chǎn)氣研討，基本上能夠判別，LTO充電機充電蓄電池的產(chǎn)氣行為首要是因為電解液在LTO負極外表發(fā)作分化所形成的。
為了研討LTO／電解液界面反響特性，Wei Liu運用XAES手法對LTO進行了研討，剖析結(jié)果如下圖所示。其間圖a為Ti L2，3-edge的特征圖譜，其間P3和P4峰，代表L3-edge，P3和P4代表L2-edge，別離對應(yīng)著Ti 2P3/2和Ti P1/2激發(fā)態(tài)。我們能夠看到當充電機充電蓄電池充電到50%SoC后，一切的特征峰強度都下降了，一起P1峰和P2峰的強度比t2g／eg也發(fā)作了下降，而Ti4+還原為Ti3+會下降t2g／eg，這說明LTO中更多的Ti4+改變?yōu)門i3+。一起我們還發(fā)現(xiàn)，在將充電機充電蓄電池充電到100%SoC后，簡直一切的特征峰都消失不見了，因為XAES探測深度僅為5-10nm，因而Wei Liu以為這首要是LTO顆粒的外表被一層超越10nm厚的電解液分化產(chǎn)品所掩蓋，導(dǎo)致無法探測到LTO資料本身。這一點也從O K-edge特征譜（圖b）上得到了驗證，從圖上能夠看到在將充電機充電蓄電池充電到100%SoC后，O的電子結(jié)構(gòu)從1s改變?yōu)閜，這種電子結(jié)構(gòu)的氧首要出現(xiàn)在C-OH結(jié)構(gòu)中，例如COOH官能團，因而這也說明晰電解液在LTO顆粒外表發(fā)作了分化。

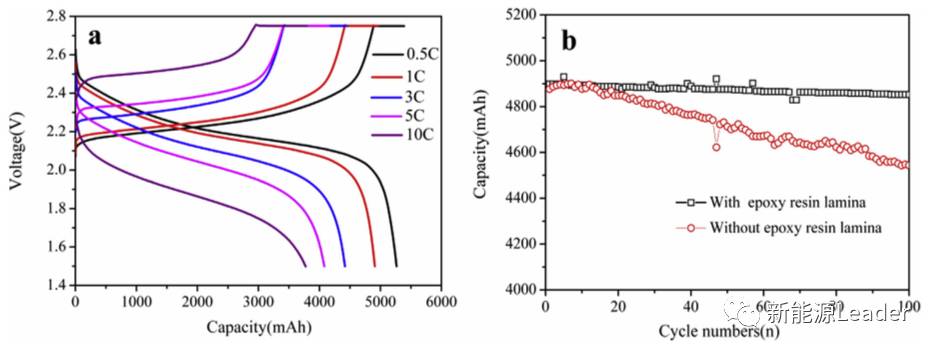

下圖為經(jīng)過兩次0.5C充放電循環(huán)后充電機充電蓄電池的倍率功能和循環(huán)功能測驗，從圖a能夠看到，在0.5C倍率下，充電機充電蓄電池的初始放電容量為5.27Ah，電壓平臺在2.2V左右，LTO的比容量在144.4mAh/g左右，這要低于扣式充電機充電蓄電池的測驗數(shù)據(jù)，這首要是因為正極和負極的初次功率，以及SEI膜構(gòu)成等要素的影響。在1，3，5和10C倍率下，充電機充電蓄電池的放電容量別離為4.91，4.41，4.05和3.77Ah，10C下比較于1C充電機充電蓄電池的容量堅持率為76.8%，表明晰NMC111/LTO充電機充電蓄電池杰出的倍率功能。圖b為充電機充電蓄電池的循環(huán)功能，在循環(huán)100次后，運用環(huán)氧樹脂板夾著的充電機充電蓄電池容量堅持率為99.1%，而沒有運用環(huán)氧樹脂板的充電機充電蓄電池容量堅持率僅為93.2%，這可能是因為充電機充電蓄電池在循環(huán)進程中產(chǎn)氣導(dǎo)致的正負極間隔添加，然后引起部分活性物質(zhì)無法參加到充放電反響，引起的容量下降。
下圖為循環(huán)100次后，充電機充電蓄電池氣袋的體積脹大，我們能夠注意到充電機充電蓄電池在循環(huán)進程中產(chǎn)氣現(xiàn)象十分顯著，可是比較于化成進程，循環(huán)進程中因為充電機充電蓄電池運用溫度比較低，因而產(chǎn)氣仍是比較溫文的。
下圖為充電機充電蓄電池在化成后和循環(huán)后產(chǎn)氣的首要成分，能夠看到化成階段，產(chǎn)氣首要是H2，CO2/C3H8和CO，它們的體積分數(shù)別離為30.6%，14.2%和19.6%。H2首要是電解液中的水分、電極資料上吸附的水分分化形成的。而在循環(huán)的進程中充電機充電蓄電池產(chǎn)氣的成分發(fā)作了改變，我們看到CO2/C3H8、CO和CH4氣體在充電機充電蓄電池中所占的份額別離為20.6%、41.4%和7.3%，能夠看到此刻的產(chǎn)氣首要是因為電解液的分化，以及SEI膜的溶解和再成長。
Wei Liu剖析以為NMC111／LTO充電機充電蓄電池在化成階段產(chǎn)氣機理如下式所示所示，產(chǎn)氣反響隨著溫度和SoC的進步而加快，然后導(dǎo)致充電機充電蓄電池在高SoC和高溫下產(chǎn)氣比較嚴重。
Wei Liu的研討提醒了LTO充電機充電蓄電池的產(chǎn)氣機理，在充電機充電蓄電池化成后，較高的SoC狀況下，因為LTO中Ti3+量比較多，而Ti3+存在自發(fā)的向Ti4+改變的趨勢，這個進程會開釋一個電子，然后導(dǎo)致電解液的分化。通常我們以為LTO資料因為電勢比較高，因而在運用的進程中其外表不會發(fā)作SEI膜，可是Wei Liu發(fā)現(xiàn)實踐上LTO外表依然會被電解液的分化產(chǎn)品所掩蓋，厚度超越20nm，這也證明電解液與LTO的副反響是導(dǎo)致產(chǎn)氣的首要原因。
實踐上，LTO資料的產(chǎn)氣行為比較雜亂，在實踐中我們不僅僅檢測到了H2、CO2、CO，還檢測到了C2H4這些氣體，這與負極SEI膜構(gòu)成時導(dǎo)致的電解液分化有關(guān)，所以LTO資料的產(chǎn)氣行為是一個雜亂的綜合進程。上海工業(yè)技能研討院的Wei Liu等人對LTO資料的產(chǎn)氣行為研討后以為，Ti離子的電子結(jié)構(gòu)和SEI膜的構(gòu)成關(guān)于其產(chǎn)氣行為具有至關(guān)重要的影響。
Wei Liu在研討中運用的充電機充電軟包蓄電池的正極資料為NMC111，負極為Li4Ti5O12，下圖為a為不同SoC狀況的充電機充電蓄電池在55℃下老化24小時后充電機充電蓄電池的相片，能夠看到在100%SoC下充電機充電蓄電池產(chǎn)氣要顯著多于50%SoC和0%SoC的狀況的充電機充電蓄電池，從圖b能夠看到，充電機充電蓄電池在剛剛化成結(jié)束時產(chǎn)氣十分少，可是在55℃下老化24h后，充電機充電蓄電池產(chǎn)氣顯著添加。例如50%SoC的充電機充電蓄電池在老化前后，氣袋的體積從4.2ml添加到了18.7ml，而100%SoC下，氣袋的體積則從3.9ml添加到了48.8ml。形成這一現(xiàn)象的原因可能與Ti離子的電子結(jié)構(gòu)有關(guān)，Lu等人以為在LTO資猜中存在自發(fā)的Ti3+到Ti4+的改變，在這一進程中會開釋出一個電子，然后對有機電解液的氧化／分化發(fā)作影響，而在較高的SoC下，LTO資猜中會有更多Ti3+，因而會有更多的Ti3+改變?yōu)門i4+，因而也就意味著開釋更多的電荷，然后加重電解液的分化。
在不同的SoC狀況下，負極的外表描摹如下圖所示，其間圖a和圖b為原始的LTO資料，資料的顆粒粒徑為0.2-1um，LTO資料的顆粒外表比較光滑，電極外表存在較多的孔洞。在將充電機充電蓄電池充電到50%SoC后，電極外表的一些孔洞現(xiàn)已消失了，一起LTO資料的顆粒外表也開端變的粗糙，外表電解液在負極外表發(fā)作了分化。當將充電機充電蓄電池充電到100%SoC后，電極外表掩蓋了一層厚厚的電解液分化產(chǎn)品，一起電極外表一切的孔洞也都消失了。結(jié)合前面的產(chǎn)氣研討，基本上能夠判別，LTO充電機充電蓄電池的產(chǎn)氣行為首要是因為電解液在LTO負極外表發(fā)作分化所形成的。
為了研討LTO／電解液界面反響特性，Wei Liu運用XAES手法對LTO進行了研討，剖析結(jié)果如下圖所示。其間圖a為Ti L2，3-edge的特征圖譜，其間P3和P4峰，代表L3-edge，P3和P4代表L2-edge，別離對應(yīng)著Ti 2P3/2和Ti P1/2激發(fā)態(tài)。我們能夠看到當充電機充電蓄電池充電到50%SoC后，一切的特征峰強度都下降了，一起P1峰和P2峰的強度比t2g／eg也發(fā)作了下降，而Ti4+還原為Ti3+會下降t2g／eg，這說明LTO中更多的Ti4+改變?yōu)門i3+。一起我們還發(fā)現(xiàn)，在將充電機充電蓄電池充電到100%SoC后，簡直一切的特征峰都消失不見了，因為XAES探測深度僅為5-10nm，因而Wei Liu以為這首要是LTO顆粒的外表被一層超越10nm厚的電解液分化產(chǎn)品所掩蓋，導(dǎo)致無法探測到LTO資料本身。這一點也從O K-edge特征譜（圖b）上得到了驗證，從圖上能夠看到在將充電機充電蓄電池充電到100%SoC后，O的電子結(jié)構(gòu)從1s改變?yōu)閜，這種電子結(jié)構(gòu)的氧首要出現(xiàn)在C-OH結(jié)構(gòu)中，例如COOH官能團，因而這也說明晰電解液在LTO顆粒外表發(fā)作了分化。
下圖為經(jīng)過兩次0.5C充放電循環(huán)后充電機充電蓄電池的倍率功能和循環(huán)功能測驗，從圖a能夠看到，在0.5C倍率下，充電機充電蓄電池的初始放電容量為5.27Ah，電壓平臺在2.2V左右，LTO的比容量在144.4mAh/g左右，這要低于扣式充電機充電蓄電池的測驗數(shù)據(jù)，這首要是因為正極和負極的初次功率，以及SEI膜構(gòu)成等要素的影響。在1，3，5和10C倍率下，充電機充電蓄電池的放電容量別離為4.91，4.41，4.05和3.77Ah，10C下比較于1C充電機充電蓄電池的容量堅持率為76.8%，表明晰NMC111/LTO充電機充電蓄電池杰出的倍率功能。圖b為充電機充電蓄電池的循環(huán)功能，在循環(huán)100次后，運用環(huán)氧樹脂板夾著的充電機充電蓄電池容量堅持率為99.1%，而沒有運用環(huán)氧樹脂板的充電機充電蓄電池容量堅持率僅為93.2%，這可能是因為充電機充電蓄電池在循環(huán)進程中產(chǎn)氣導(dǎo)致的正負極間隔添加，然后引起部分活性物質(zhì)無法參加到充放電反響，引起的容量下降。
下圖為循環(huán)100次后，充電機充電蓄電池氣袋的體積脹大，我們能夠注意到充電機充電蓄電池在循環(huán)進程中產(chǎn)氣現(xiàn)象十分顯著，可是比較于化成進程，循環(huán)進程中因為充電機充電蓄電池運用溫度比較低，因而產(chǎn)氣仍是比較溫文的。
下圖為充電機充電蓄電池在化成后和循環(huán)后產(chǎn)氣的首要成分，能夠看到化成階段，產(chǎn)氣首要是H2，CO2/C3H8和CO，它們的體積分數(shù)別離為30.6%，14.2%和19.6%。H2首要是電解液中的水分、電極資料上吸附的水分分化形成的。而在循環(huán)的進程中充電機充電蓄電池產(chǎn)氣的成分發(fā)作了改變，我們看到CO2/C3H8、CO和CH4氣體在充電機充電蓄電池中所占的份額別離為20.6%、41.4%和7.3%，能夠看到此刻的產(chǎn)氣首要是因為電解液的分化，以及SEI膜的溶解和再成長。
Wei Liu剖析以為NMC111／LTO充電機充電蓄電池在化成階段產(chǎn)氣機理如下式所示所示，產(chǎn)氣反響隨著溫度和SoC的進步而加快，然后導(dǎo)致充電機充電蓄電池在高SoC和高溫下產(chǎn)氣比較嚴重。
Wei Liu的研討提醒了LTO充電機充電蓄電池的產(chǎn)氣機理，在充電機充電蓄電池化成后，較高的SoC狀況下，因為LTO中Ti3+量比較多，而Ti3+存在自發(fā)的向Ti4+改變的趨勢，這個進程會開釋一個電子，然后導(dǎo)致電解液的分化。通常我們以為LTO資料因為電勢比較高，因而在運用的進程中其外表不會發(fā)作SEI膜，可是Wei Liu發(fā)現(xiàn)實踐上LTO外表依然會被電解液的分化產(chǎn)品所掩蓋，厚度超越20nm，這也證明電解液與LTO的副反響是導(dǎo)致產(chǎn)氣的首要原因。
- 上一篇：充電器UL認證流程要做些什么？ 2017/10/28
- 下一篇：怎么搬掉充電機充電燃料蓄電池商業(yè)化道路上“本錢過高”這一絆腳 2017/10/25
