直流電源的安規有哪些？
2019-8-12 13:38:20??????點擊：
對器具的總體要求產品的設計和結構必須能夠保證在正常使用和可能的失敗條件下,不會對使用者產生觸電和其它危險,及不會對周圍環境產生危害,如火災等.
2 安全的基本準則
產品在設計和生產中應避免以下危險的發生:
●觸電和能量危險
●火災
●熱的危險
●機械危險
●輻射和化學危險
3 直流電源安規之電擊或觸電

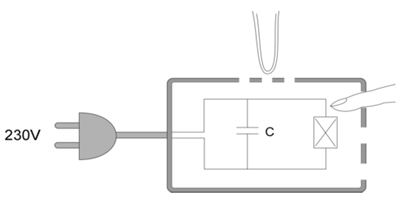

1. 手指可通過產品上的孔接觸到帶危險電壓的零部件
2. 外部的小導體(如手鏈)可通過小孔接觸帶有危險電壓的導體
3.帶危險電壓的元件與安全低電壓之間的絕緣被擊穿, 使可接觸的零部件帶上危險電壓
4.直流電源安規之電容的放電
雖然輸出電壓很低, 但假設輸出端的導體發生短路, 有可能產生過量的能量釋放, 乃至發生爆炸.

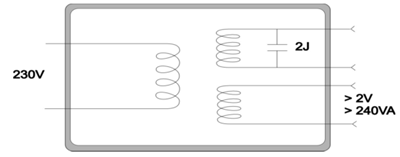

2J的能量相當于一個3300?F的電容, 貯能35V
4 直流電源安規之火災
●電器產品的最大危險是火災, 產品自燃并擴展至周圍環境, 會造成巨大的人員傷亡和財產損失。
●塑料是引起火災的主要原因, 如塑料無經過防火處理, 將會是主要得火源。
●過載, 元件失效, 絕緣擊穿, 連接松動都可能產生導致著火的溫度,如無保護措施, 將會引起火災。
5 直流電源安規之熱的危險
●如可接觸部件的溫升過高, 會燙傷使用者
●設備中的元配件, 長期處于過高溫環境對其性能有影響
●絕緣材料在高溫的環境中, 會發生的絕緣性能下降,甚至熔解的危險
6 直流電源安規之機械危險
●銳利的邊緣對人體的傷害和元件的損害
●運動部件(如風扇的葉片)如可觸及, 會對使用使用者造成傷害
●如擺放的不平穩, 設備易翻倒, 導致對使用者和周圍環境造成傷害
●外殼材料強度不夠, 易受力破裂而造成危險帶電部件可觸及
●電源線固定不可靠, 如以外力拉出, 造成觸電危險
7 直流電源安規之輻射及化學危險
●X線的輻射: CRT(顯像管)應小于 <0.5mR/H
●鐳射危險: CD/VCD的鐳射光頭一般要求為I類, 除非有專門的保護裝置并有警告標識
●有毒的氣體, 液體, 粉塵等
8 直流電源安規之非正常條件
產品在以下非正常條件發生時, 仍然能保持其安全性:
* 每次只假設僅有一種非正常條件發生
元件失效
標準中假設電子元件并不可靠, 有可能發生失效
錯誤使用
●使用者可能不正確使用設備或不按說明書使用, 如:
●沒有給設備足夠的散熱空間, 或散熱孔意外被擋住, 造成溫度過高
短時工作制的設備, 使用者忽略其工作時間. 連續工作, 造成溫度過高
●變壓器的輸出端, 短路和超載
●電機過載或發生堵轉
絕緣失敗
●僅有單一絕緣保護被認為是不可靠, 所以產品對觸電的防護不能僅依賴單一絕緣
●必須提供附加的保護措施, 如保護接地或附加絕緣
●當然, 提供單獨的有超強性能的加強絕緣保護可接受
有關詳細絕緣的知識, 我們將在后面分析

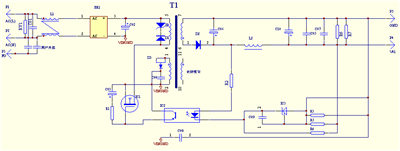

電路實例
連接失效
焊錫連接有可能出現失效的情況. 如:
●應在連接處, 提供額外的固定保護, 如捆線, 滴膠, 鉤焊等
9 名詞定義
在標準里各名詞都 有清楚的定義，當閱讀標準及測試報告時，如果不清楚定義，就會面臨一些困難及誤解。所以在此選擇一些重要及容易引起誤解的名詞解釋如下：
●額定電壓/電壓范圍：
廠家標稱的設備供電電壓或電壓范圍，三相電的話，指線線電壓
●額定電流：
廠家標稱的設備正常工作時的最大輸入電流
●額定頻率/范圍：
廠家標稱的設備供電電源頻率或頻率范圍
●額定工作時間：
由廠家指定的設備工作時間
●額定負載：
設備使用手冊規定的正常工作的負載條件
設備外殼分類
●機械外殼：
減小機械傷害和物理傷害的外殼
●防火外殼：
防止火焰蔓延的外殼
●電氣外殼：
限制接觸危險電壓或者危險能量的外殼
●裝飾件：
設備外殼的一個器件，不起安全作用
接地與漏電流
●功能地(Functional Earthing)：
設備上不是為了安全作用的接地點
●保護地端子(Protective Earthing) ：
用于連接到建筑物接地樁的端子
●保護搭接(Protective Bonding)：
與保護地通路相聯接，實現安全保護地功能
●接觸電流(Touch Current)：
流經人體的電流
●漏電流：(舊名詞）
試驗分類
●型式試驗(Type Test)：
對一個有代表性的樣品按標準進行的測試
●抽樣試驗(Sampling Test)：
從一批產品中隨機抽取的一部分樣品進行試驗
●例行試驗(Routing Test)：
100%檢測（主要生產線上）
設備按可移動性分類
●可移動式設備(Movable Equipment):
18kg, 不固定 或者 有輪子便于移動
●手持式設備(Hand-Held Equipment):
可移動設備，手持使用
●可運送式設備(Transportable Equipment):
由使用者攜帶使用的可移動式設備
●固定式設備(Stationary Equipment):
使用時，不可移動
●嵌入式設備(Building-in Equipment):
●直插式設備(Direct Plug-in Equipment): 無電線
設備按照電源連接方式分類
●可插式A型設備(Pluggable Equipment Type A)：
非工業插頭插座、非工業耦合裝置
●可插式B型設備(Pluggable Equipment Type B)：
非工業插頭插座、非工業耦合裝置(符合IEC60309)
●永久式連接設備(Permanently Connected Equipment：
螺絲或者等效方法固定連接
●可分離式電源線連接(Detachable Power Supply)：
●不可分離式電源線連接(Detachable Power Supply)：
基本安規電學名詞
●工作電壓
正常工作情況下，某絕緣或者元器件需要承受的最高電壓包括：Vrms 和 Vpeak
●危險電壓
電壓: >42.4Vac or 60Vdc (IEC/EN60950)
>35Vpeak or 35Vdc (IEC/EN60065)
可產生觸電危險
●安全低電壓（SELV)
電壓: <42.4Vac or 60Vdc (IEC/EN60065)
<35Vpeak or 35Vdc (IEC/EN60065)
通過雙重絕緣或加強絕緣與網電源隔離
幾類安規電路
●交流電網電源(AC Mains Supply):
給設備供電的外部交流供電系統
●一次電路(Primary Circuit):
直接和交流電網電源相連的電路
●二次電路(Secondary Circuit):
不與一次電路直接連接，而是通過隔離裝置或電池供電的電路
幾類安規電路
●安全隔離低電壓電路(SELV)
作了適當的設計和保護的二次電路, 使得在正常條件或單一故障條件下, 其輸出電壓小于42.4Vac和60Vdc(IEC/EN60950)(或者35Vpeak和35Vdc((IEC/EN60065)),且通過雙重絕緣或加強絕緣與網電源隔離
●限流電路
作了適當的設計和保護的電路, 使得在正常條件或單一故障條件下, 從該 電路流出的電流值是非危險的電流值
般對頻率小于1kHz, 通過2000?電阻的穩態電流小于0.7mA

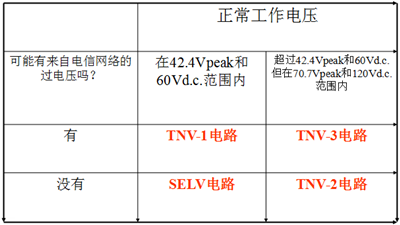

●通訊網絡電壓電路(TNV)
在正常條件下, 連接公用或專用通訊網絡的電路, 通訊網絡可能由于大氣放電和電線故障而引起的過壓
幾類安規電路
絕緣類別
●基本絕緣
加在帶電部件上提供防止觸電基本保護的絕緣
●附加絕緣
當基本絕緣失效時為防止觸電而提供保護的獨立的絕緣
●雙重絕緣
由基本絕緣和附加絕緣組成的絕緣
●加強絕緣
加在帶電部件上的一種單一絕緣系統，它提供相當于雙重絕緣的防觸電保護等級

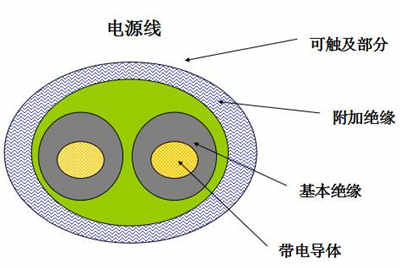

絕緣示意圖

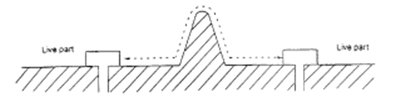

爬電距離和空間間隙
●爬電距離(Cl)

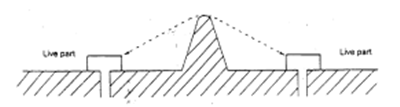

帶電部件之間或帶電部件與可接觸表面之間沿絕緣體表面的最短距離
●空間間隙（Cr）
帶電部件之間或帶電部件與可接觸表面之間的最短距離
按防觸電類別分類
●I 類 器 具:
產品通過基本絕緣加上保護接地實現觸電防護。
●II 類 器 具:
產品通過基本絕緣加上附加絕緣, 或通過加強絕緣實現觸電防護。
●III 類 器 具:
產品通過安全低電壓(SELV)實現觸電防護。

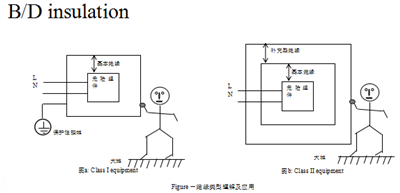

設備防電擊分類實例

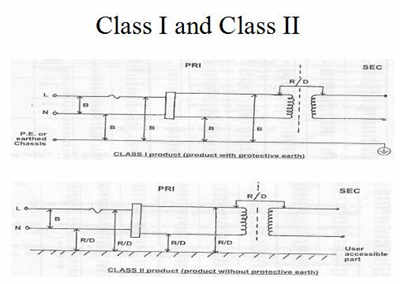

基本絕緣和雙重絕緣
10 IP 等 級
Explanation of IP Numbers for Degrees of Protection
( 詳細材料請參閱 標準 IEC 60529)
防護型式為：
(a)防止人接觸或靠近帶電部件以及接觸可移動件，防止設備內進入固體雜質
(b)防止水進入的設備IP XX
第一個特征數字所表示的防護程度
0 -- 無防護，即無特殊防護性能
1 -- 防止 50 毫米以上的固體物質進入
2 -- 防止 12 毫米以上的固體物質進入
3 -- 防止 2.5 毫米以上的固體物質進入
4 -- 防止 1.0 毫米以上的固體物質進入
5 -- 防塵，即不能完全防止塵土的進入，但進入的塵土的量不致會影響設備的正常工作。
6 -- 密封防塵，即無塵土進入一定水壓中工作,不會產生有害影響。
第二個特征數字所表示的防護程度
0 -- 無防護，即無特殊防護性能
1 -- 防滴水，即水滴 (垂直下落的水滴) 無危害影響
2 -- 防淋雨, 傾斜15, 淋雨試驗無危害影響
3 -- 防灑水，即水由與垂直方向成 60的角灑下時無危害影響
4 -- 防濺水，即水由各個方向(360) 濺在外殼上時無危害影響
5 -- 防噴水，即用噴管由各個方向對外殼噴水時應無危害影響
6 -- 防波濤涌的海水，
7 -- 密封，即當產品可浸沒在水中工作, 無危險
8 -- 壓力密封,即該設備適合在生產廠規定的條件下連續浸沒在水
2 安全的基本準則
產品在設計和生產中應避免以下危險的發生:
●觸電和能量危險
●火災
●熱的危險
●機械危險
●輻射和化學危險
3 直流電源安規之電擊或觸電
1. 手指可通過產品上的孔接觸到帶危險電壓的零部件
2. 外部的小導體(如手鏈)可通過小孔接觸帶有危險電壓的導體
3.帶危險電壓的元件與安全低電壓之間的絕緣被擊穿, 使可接觸的零部件帶上危險電壓
4.直流電源安規之電容的放電
雖然輸出電壓很低, 但假設輸出端的導體發生短路, 有可能產生過量的能量釋放, 乃至發生爆炸.
2J的能量相當于一個3300?F的電容, 貯能35V
4 直流電源安規之火災
●電器產品的最大危險是火災, 產品自燃并擴展至周圍環境, 會造成巨大的人員傷亡和財產損失。
●塑料是引起火災的主要原因, 如塑料無經過防火處理, 將會是主要得火源。
●過載, 元件失效, 絕緣擊穿, 連接松動都可能產生導致著火的溫度,如無保護措施, 將會引起火災。
5 直流電源安規之熱的危險
●如可接觸部件的溫升過高, 會燙傷使用者
●設備中的元配件, 長期處于過高溫環境對其性能有影響
●絕緣材料在高溫的環境中, 會發生的絕緣性能下降,甚至熔解的危險
6 直流電源安規之機械危險
●銳利的邊緣對人體的傷害和元件的損害
●運動部件(如風扇的葉片)如可觸及, 會對使用使用者造成傷害
●如擺放的不平穩, 設備易翻倒, 導致對使用者和周圍環境造成傷害
●外殼材料強度不夠, 易受力破裂而造成危險帶電部件可觸及
●電源線固定不可靠, 如以外力拉出, 造成觸電危險
7 直流電源安規之輻射及化學危險
●X線的輻射: CRT(顯像管)應小于 <0.5mR/H
●鐳射危險: CD/VCD的鐳射光頭一般要求為I類, 除非有專門的保護裝置并有警告標識
●有毒的氣體, 液體, 粉塵等
8 直流電源安規之非正常條件
產品在以下非正常條件發生時, 仍然能保持其安全性:
* 每次只假設僅有一種非正常條件發生
元件失效
標準中假設電子元件并不可靠, 有可能發生失效
錯誤使用
●使用者可能不正確使用設備或不按說明書使用, 如:
●沒有給設備足夠的散熱空間, 或散熱孔意外被擋住, 造成溫度過高
短時工作制的設備, 使用者忽略其工作時間. 連續工作, 造成溫度過高
●變壓器的輸出端, 短路和超載
●電機過載或發生堵轉
絕緣失敗
●僅有單一絕緣保護被認為是不可靠, 所以產品對觸電的防護不能僅依賴單一絕緣
●必須提供附加的保護措施, 如保護接地或附加絕緣
●當然, 提供單獨的有超強性能的加強絕緣保護可接受
有關詳細絕緣的知識, 我們將在后面分析
電路實例
連接失效
焊錫連接有可能出現失效的情況. 如:
●應在連接處, 提供額外的固定保護, 如捆線, 滴膠, 鉤焊等
9 名詞定義
在標準里各名詞都 有清楚的定義，當閱讀標準及測試報告時，如果不清楚定義，就會面臨一些困難及誤解。所以在此選擇一些重要及容易引起誤解的名詞解釋如下：
●額定電壓/電壓范圍：
廠家標稱的設備供電電壓或電壓范圍，三相電的話，指線線電壓
●額定電流：
廠家標稱的設備正常工作時的最大輸入電流
●額定頻率/范圍：
廠家標稱的設備供電電源頻率或頻率范圍
●額定工作時間：
由廠家指定的設備工作時間
●額定負載：
設備使用手冊規定的正常工作的負載條件
設備外殼分類
●機械外殼：
減小機械傷害和物理傷害的外殼
●防火外殼：
防止火焰蔓延的外殼
●電氣外殼：
限制接觸危險電壓或者危險能量的外殼
●裝飾件：
設備外殼的一個器件，不起安全作用
接地與漏電流
●功能地(Functional Earthing)：
設備上不是為了安全作用的接地點
●保護地端子(Protective Earthing) ：
用于連接到建筑物接地樁的端子
●保護搭接(Protective Bonding)：
與保護地通路相聯接，實現安全保護地功能
●接觸電流(Touch Current)：
流經人體的電流
●漏電流：(舊名詞）
試驗分類
●型式試驗(Type Test)：
對一個有代表性的樣品按標準進行的測試
●抽樣試驗(Sampling Test)：
從一批產品中隨機抽取的一部分樣品進行試驗
●例行試驗(Routing Test)：
100%檢測（主要生產線上）
設備按可移動性分類
●可移動式設備(Movable Equipment):
18kg, 不固定 或者 有輪子便于移動
●手持式設備(Hand-Held Equipment):
可移動設備，手持使用
●可運送式設備(Transportable Equipment):
由使用者攜帶使用的可移動式設備
●固定式設備(Stationary Equipment):
使用時，不可移動
●嵌入式設備(Building-in Equipment):
●直插式設備(Direct Plug-in Equipment): 無電線
設備按照電源連接方式分類
●可插式A型設備(Pluggable Equipment Type A)：
非工業插頭插座、非工業耦合裝置
●可插式B型設備(Pluggable Equipment Type B)：
非工業插頭插座、非工業耦合裝置(符合IEC60309)
●永久式連接設備(Permanently Connected Equipment：
螺絲或者等效方法固定連接
●可分離式電源線連接(Detachable Power Supply)：
●不可分離式電源線連接(Detachable Power Supply)：
基本安規電學名詞
●工作電壓
正常工作情況下，某絕緣或者元器件需要承受的最高電壓包括：Vrms 和 Vpeak
●危險電壓
電壓: >42.4Vac or 60Vdc (IEC/EN60950)
>35Vpeak or 35Vdc (IEC/EN60065)
可產生觸電危險
●安全低電壓（SELV)
電壓: <42.4Vac or 60Vdc (IEC/EN60065)
<35Vpeak or 35Vdc (IEC/EN60065)
通過雙重絕緣或加強絕緣與網電源隔離
幾類安規電路
●交流電網電源(AC Mains Supply):
給設備供電的外部交流供電系統
●一次電路(Primary Circuit):
直接和交流電網電源相連的電路
●二次電路(Secondary Circuit):
不與一次電路直接連接，而是通過隔離裝置或電池供電的電路
幾類安規電路
●安全隔離低電壓電路(SELV)
作了適當的設計和保護的二次電路, 使得在正常條件或單一故障條件下, 其輸出電壓小于42.4Vac和60Vdc(IEC/EN60950)(或者35Vpeak和35Vdc((IEC/EN60065)),且通過雙重絕緣或加強絕緣與網電源隔離
●限流電路
作了適當的設計和保護的電路, 使得在正常條件或單一故障條件下, 從該 電路流出的電流值是非危險的電流值
般對頻率小于1kHz, 通過2000?電阻的穩態電流小于0.7mA
●通訊網絡電壓電路(TNV)
在正常條件下, 連接公用或專用通訊網絡的電路, 通訊網絡可能由于大氣放電和電線故障而引起的過壓
幾類安規電路
絕緣類別
●基本絕緣
加在帶電部件上提供防止觸電基本保護的絕緣
●附加絕緣
當基本絕緣失效時為防止觸電而提供保護的獨立的絕緣
●雙重絕緣
由基本絕緣和附加絕緣組成的絕緣
●加強絕緣
加在帶電部件上的一種單一絕緣系統，它提供相當于雙重絕緣的防觸電保護等級
絕緣示意圖
爬電距離和空間間隙
●爬電距離(Cl)
帶電部件之間或帶電部件與可接觸表面之間沿絕緣體表面的最短距離
●空間間隙（Cr）
帶電部件之間或帶電部件與可接觸表面之間的最短距離
按防觸電類別分類
●I 類 器 具:
產品通過基本絕緣加上保護接地實現觸電防護。
●II 類 器 具:
產品通過基本絕緣加上附加絕緣, 或通過加強絕緣實現觸電防護。
●III 類 器 具:
產品通過安全低電壓(SELV)實現觸電防護。
設備防電擊分類實例
基本絕緣和雙重絕緣
10 IP 等 級
Explanation of IP Numbers for Degrees of Protection
( 詳細材料請參閱 標準 IEC 60529)
防護型式為：
(a)防止人接觸或靠近帶電部件以及接觸可移動件，防止設備內進入固體雜質
(b)防止水進入的設備IP XX
第一個特征數字所表示的防護程度
0 -- 無防護，即無特殊防護性能
1 -- 防止 50 毫米以上的固體物質進入
2 -- 防止 12 毫米以上的固體物質進入
3 -- 防止 2.5 毫米以上的固體物質進入
4 -- 防止 1.0 毫米以上的固體物質進入
5 -- 防塵，即不能完全防止塵土的進入，但進入的塵土的量不致會影響設備的正常工作。
6 -- 密封防塵，即無塵土進入一定水壓中工作,不會產生有害影響。
第二個特征數字所表示的防護程度
0 -- 無防護，即無特殊防護性能
1 -- 防滴水，即水滴 (垂直下落的水滴) 無危害影響
2 -- 防淋雨, 傾斜15, 淋雨試驗無危害影響
3 -- 防灑水，即水由與垂直方向成 60的角灑下時無危害影響
4 -- 防濺水，即水由各個方向(360) 濺在外殼上時無危害影響
5 -- 防噴水，即用噴管由各個方向對外殼噴水時應無危害影響
6 -- 防波濤涌的海水，
7 -- 密封，即當產品可浸沒在水中工作, 無危險
8 -- 壓力密封,即該設備適合在生產廠規定的條件下連續浸沒在水
