保護充電機充電鋰離子電池負極陰離子固定的柔性復合電解質有哪些？
2017-10-6 20:33:03??????點擊：
【導言】
金屬鋰有極高的理論容（3860 mAh g-1）與最低的電勢（-3.04 V vs. SHE），是下一代充電機充電蓄電池負極的極佳挑選。但是，鋰離子在從電解質堆積至負極的進程中，不均勻堆積簡單構成樹枝狀或苔蘚狀枝晶，不只下降了充電機充電蓄電池充放電進程中的庫倫功率，還存在安全隱患，大大約束了充電機充電金屬鋰電池的實踐應用。
充電機充電金屬鋰電池一般運用有機液態電解質，由于金屬鋰本征具有的高化學與電化學活性，有機液態電解液不可避免的與金屬鋰反響，構成脆弱的固液界面膜，引發鋰離子的不均勻散布，消耗電解液，引發枝晶成長。
【效果簡介】
近日，清華大學張強研討團隊PNAS (Proceedings of the National Academy of Sciences of the United States of America) 上發表文章，提出使用陰離子固定的無機陶瓷資料（鋁摻雜Li6.75La3Zr1.75Ta0.25O12, LLZTO）與有機聚合物資料（PEO-LiTFSI）構筑柔性復合固態電解質（PEO-LiTFSI-LLZTO, PLL）膜，按捺金屬鋰負極枝晶成長。復合電解質中的陰離子（TFSI-）被聚合物基體和陶瓷填料捆綁，構成了均勻散布的空間電荷層，進而引導鋰離子均勻散布，完成金屬鋰的無枝晶堆積。鋰鹽中陰離子與鋰離子的解離有助于下降聚合物結晶度，構建了快速、安穩的鋰離子傳輸通道。無機快離子導體LLZTO的加入將拓展聚合物電解質的電化學窗口，表現出極佳的電解質-電極界面安穩性與電化學循環功能。該復合固態電解質膜在極高溫度下供給屏障，隔絕正負極短路，提高充電機充電蓄電池循環功率與安全性。
【圖文導讀】
金屬鋰負極外表鋰離子電化學堆積進程圖
（A）在陰離子固定的PLL復合固態電解質中，鋰離子均勻堆積
（B）在陰離子未被固定的慣例電解質中，易生成枝晶

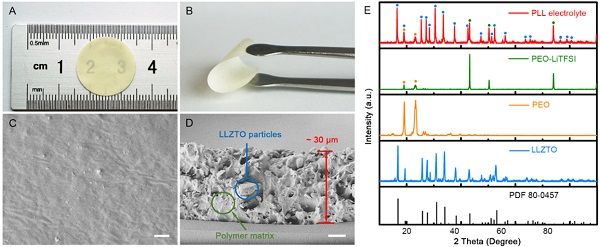

圖：復合固態電解質膜描摹和結構表征
（A，B）PLL復合固態電解質在平坦和曲折狀態下光學相片
（C，D）PLL復合固態電解質外表和側面的SEM相片，份額尺為10 μm
（E）不同電解質的XRD衍射圖譜
復合固態電解質中鋰離子分散性質
（A）PLL復合固態電解質從20 oC到80 oC的Arrhenius圖畫。插圖為室溫下EIS圖譜
（B）不同電解質的鋰離子遷移數
（C，D）有限元模仿結果。在不同陰離子固定份額的電解質中，電堆積時離子濃度從負極外表到電解質中濃度散布。其間（C）為開端堆積1.0 s后，（D）為穩態
（E，F）金屬鋰在（E）PLL電解質和（F）慣例電解質中堆積描摹，份額尺為10 μm
電化學循環性質
（A，B）全固態磷酸鐵鋰-充電機充電金屬鋰電池在60 oC下（A）循環功能及（B）充放電曲線
（C）對稱Li-Li充電機充電蓄電池在0.10 mA·cm?2充放電曲線
（D）全固態柔性NCM-金屬鋰軟包充電機充電蓄電池點亮LED燈泡
陰離子被聚合物鏈段與LLZTO顆粒固定
【總結與展望】
該作業提出使用柔性復合固態電解質膜中PEO聚合物鏈段與LLZTO顆粒將陰離子固定，構成了均勻的空間電荷層，引導鋰離子均勻散布，完成無枝晶的全固態金屬鋰負極。在充電機充電金屬鋰電池循環進程中，選用本復合固態電解質的全固態Li-Li對稱充電機充電蓄電池極化低至10 mV，并安穩循環400小時，表現了極佳的電解質-電極界面安穩性。將復合固態電解質、金屬鋰負極、LiFePO4正極匹配構建全固態充電機充電蓄電池，在60 oC下完成比容量高于150 mAh g-1。與LiNi0.5Co0.2Mn0.3O2 正極匹配拼裝軟包充電機充電蓄電池，充電機充電蓄電池在多種曲折狀態下均可正常作業。本作業供給了一種新的無枝晶充電機充電金屬鋰電池構建戰略，為下一代安全、柔性充電機充電金屬鋰電池的開展供給了新思路。
金屬鋰有極高的理論容（3860 mAh g-1）與最低的電勢（-3.04 V vs. SHE），是下一代充電機充電蓄電池負極的極佳挑選。但是，鋰離子在從電解質堆積至負極的進程中，不均勻堆積簡單構成樹枝狀或苔蘚狀枝晶，不只下降了充電機充電蓄電池充放電進程中的庫倫功率，還存在安全隱患，大大約束了充電機充電金屬鋰電池的實踐應用。
充電機充電金屬鋰電池一般運用有機液態電解質，由于金屬鋰本征具有的高化學與電化學活性，有機液態電解液不可避免的與金屬鋰反響，構成脆弱的固液界面膜，引發鋰離子的不均勻散布，消耗電解液，引發枝晶成長。
【效果簡介】
近日，清華大學張強研討團隊PNAS (Proceedings of the National Academy of Sciences of the United States of America) 上發表文章，提出使用陰離子固定的無機陶瓷資料（鋁摻雜Li6.75La3Zr1.75Ta0.25O12, LLZTO）與有機聚合物資料（PEO-LiTFSI）構筑柔性復合固態電解質（PEO-LiTFSI-LLZTO, PLL）膜，按捺金屬鋰負極枝晶成長。復合電解質中的陰離子（TFSI-）被聚合物基體和陶瓷填料捆綁，構成了均勻散布的空間電荷層，進而引導鋰離子均勻散布，完成金屬鋰的無枝晶堆積。鋰鹽中陰離子與鋰離子的解離有助于下降聚合物結晶度，構建了快速、安穩的鋰離子傳輸通道。無機快離子導體LLZTO的加入將拓展聚合物電解質的電化學窗口，表現出極佳的電解質-電極界面安穩性與電化學循環功能。該復合固態電解質膜在極高溫度下供給屏障，隔絕正負極短路，提高充電機充電蓄電池循環功率與安全性。
【圖文導讀】
金屬鋰負極外表鋰離子電化學堆積進程圖
（A）在陰離子固定的PLL復合固態電解質中，鋰離子均勻堆積
（B）在陰離子未被固定的慣例電解質中，易生成枝晶
圖：復合固態電解質膜描摹和結構表征
（A，B）PLL復合固態電解質在平坦和曲折狀態下光學相片
（C，D）PLL復合固態電解質外表和側面的SEM相片，份額尺為10 μm
（E）不同電解質的XRD衍射圖譜
復合固態電解質中鋰離子分散性質
（A）PLL復合固態電解質從20 oC到80 oC的Arrhenius圖畫。插圖為室溫下EIS圖譜
（B）不同電解質的鋰離子遷移數
（C，D）有限元模仿結果。在不同陰離子固定份額的電解質中，電堆積時離子濃度從負極外表到電解質中濃度散布。其間（C）為開端堆積1.0 s后，（D）為穩態
（E，F）金屬鋰在（E）PLL電解質和（F）慣例電解質中堆積描摹，份額尺為10 μm
電化學循環性質
（A，B）全固態磷酸鐵鋰-充電機充電金屬鋰電池在60 oC下（A）循環功能及（B）充放電曲線
（C）對稱Li-Li充電機充電蓄電池在0.10 mA·cm?2充放電曲線
（D）全固態柔性NCM-金屬鋰軟包充電機充電蓄電池點亮LED燈泡
陰離子被聚合物鏈段與LLZTO顆粒固定
【總結與展望】
該作業提出使用柔性復合固態電解質膜中PEO聚合物鏈段與LLZTO顆粒將陰離子固定，構成了均勻的空間電荷層，引導鋰離子均勻散布，完成無枝晶的全固態金屬鋰負極。在充電機充電金屬鋰電池循環進程中，選用本復合固態電解質的全固態Li-Li對稱充電機充電蓄電池極化低至10 mV，并安穩循環400小時，表現了極佳的電解質-電極界面安穩性。將復合固態電解質、金屬鋰負極、LiFePO4正極匹配構建全固態充電機充電蓄電池，在60 oC下完成比容量高于150 mAh g-1。與LiNi0.5Co0.2Mn0.3O2 正極匹配拼裝軟包充電機充電蓄電池，充電機充電蓄電池在多種曲折狀態下均可正常作業。本作業供給了一種新的無枝晶充電機充電金屬鋰電池構建戰略，為下一代安全、柔性充電機充電金屬鋰電池的開展供給了新思路。
- 上一篇：金屬鈷在充電機充電動力電池產業的作用不可“鈷”量 2017/10/6
- 下一篇：充電機充電動力電池工作人才稀缺 誰來扛起訓練大旗 2017/10/5
