高容量充電機充電鎂電池的MgCl+硫化鈦層間存儲方案
2017-9-6 10:33:38??????點擊：
【導言】
金屬鎂用于充電機充電電池資料具有抱負的功能：高能量密度，低氧化復原電勢，無枝晶成長，儲量豐厚，安全，廉價。盡管現在已經有許多的研討報導，可是由于動力學約束，這些正極資料都是在高溫(60°C)下作業。有兩個要素約束了充電機充電鎂電池正極開展。首要，由于MgCl+在傳統的鹵化物-Mg基電解液中是首要的電活化種，Mg-Cl鍵需求開裂形成Mg2+，這個過程需求至少3eV的高的活化能量。其次，大多數鎂離子正極都具有Mg2+分散緩慢的問題，這是由于Mg2+在主體資猜中的搬遷需求極高的能量勢壘。
【效果簡介】
近來，來自美國休斯頓大學的姚彥教授等人在Nature Communications上發文，題為：“Fast kinetics of magnesium monochloride cations in interlayer-expanded titanium disulfide for magnesium rechargeable batteries”。研討人員充分利用在TiS2擴展的層間的MgCl+離子開發了高容量的充電機充電鎂電池。結合理論模型，光譜分析以及電化學研討，研討人員發現MgCl+在沒有Mg-Cl鍵的開裂情況下的快速分散動力學。這項研討標明分別在25和60℃下每個Ti上可以可逆地刺進1和1.7個MgCl+，相對應的電容為400 mAh g?1。在室溫下，因其具有大容量，出色的倍率以及循環特性，這為更多的插層資料在多價態離子充電機充電電池范疇的使用供給了可能。
【圖文導讀】

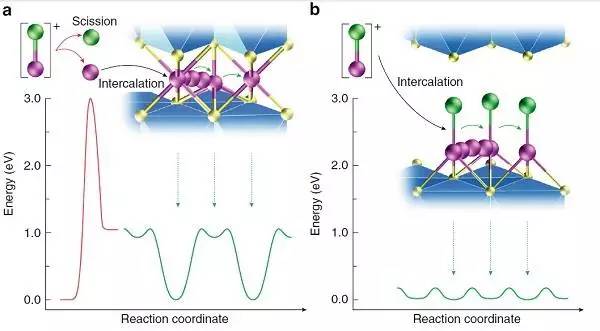

圖. Mg2+和MgCl+刺進和分散的能級圖
a典型的涉及MgCl+離子電離為Mg2+和Cl?的Mg2+插層；
b MgCl+插層繞過在電極-電解液界面的緩慢的Mg–Cl鍵開裂，隨后MgCl+快速分散進入擴展的夾層；
2 第一性原理核算TiS2中Mg2+的分散
a Mg2+和MgCl+的搬遷能量勢壘與TiS2插層距離聯系；分散途徑是經過接近的中空頂點從一個Ti頂端到另一個Ti的頂端；
b沿著分散途徑的能級圖；
c b中的Mg2+和 MgCl+在Ti頂端的原子組態；
3 開始活化時TiS2結構特性
a原位XRD表征相對應恒電流電壓散布下前兩次循環的原位；
b 0到4階段的STEM圖；
c 0到3的HE-XRD圖；
d Ti和C在階段4的STEM圖和元素散布；
4 每個階段的插層復合物的化學特性
階段0到5的Mg 2s, Cl 2p, 以及N 1s的XPS圖；
b EDS spectra for stages 1到4的EDS譜；
c 階段3和4的EELS譜；
d 階段3的Mg K-edge NEXAFS譜；
e 試驗的S K-edge NEXAFS譜：TiS2 (黑色), (MgCl)0.5exTiS2 (藍色虛線), (MgCl)1.0exTiS2 (紅色)；
5 exTiS2電化學特性
a exTiS2電極的恒電流電壓散布；
b循環特性；
c循環伏安圖中的峰值電流于掃速的平方根的線性聯系；
d exTiS2電極的GITT曲線；
e在?45 to 60 °C下exTiS2電極的電壓散布；
f exTiS2在60 °C下放電后的EDS能譜；
6. TiS2在不同插層階段的結構演化示意圖
在每個階段不同數量的分子,合作物離子以及溶劑刺進主體資料的范德華空隙；
【總結】
研討人員開發了一種經過MgCl+嵌入機制激活的充電機充電鎂電池。跟著正極資料層距離的擴展，TiS2/Mg的可逆容量以及倍率功能好于MRBs。一起，這種電化學戰略有望能夠拓寬到其他多價態離子，比方，Zn2+, Ca2+, Al3+，來進行二維資料的插層研討，為多價態離子充電機充電電池的開展供給新的辦法。
- 上一篇：電動車跑不遠的除了充電機充電蓄電池的故障還有別的原因嗎？ 2017/9/6
- 下一篇：延長充電機充電鈉離子蓄電池循環壽命的二硫化鉬/硫摻雜石墨烯材 2017/9/6
