改進型智能充電機充電電流源非常受歡迎，因為它可以驅動接地負載。允許相對較高充電機充電電流的晶體管可以用MOSFET取代，以便達到更高的充電機充電電流。這種充電機充電電流源的精度取決于放大器和充電機電阻，充電機電阻容差又會影響充電機充電電路的精度……

那么，如何選擇外部充電機電阻以最大程度減少誤差？請繼續往下看

圖1. 改進型Howland充電機充電電流源驅動接地負載

通過對改進型Howland充電機充電電流源進行分析，可以得出傳遞函數：

提示1：設置 R2 + R5 = R4

在公式1中，負載充電機電阻影響輸出充電機充電電流，但如果我們設置 R1 = R3 和 R2 + R5 = R4，則方程簡化為：

此處的輸出充電機充電電流只是R3, R4和 R5的函數。如果有理想放大器，充電機電阻容差將決定輸出充電機充電電流的精度。

提示2：設置 RL = n × R5

為減少器件庫中的總充電機電阻數，請設置 R1 = R2 = R3 = R4。現在，公式1簡化為：

如果R5 = RL，則公式進一步簡化為：

此處的輸出充電機充電電流僅取決于充電機電阻 R5。

某些情況下，輸入信號可能需要衰減。例如，在處理10 V輸入信號且 R5 = 100 Ω的情況下，輸出充電機充電電流為100 mA。要獲得20 mA的輸出充電機充電電流，請設置R1 = R3 = 5R2 = 5R4。現在，公式1簡化為：

如果 RL = 5R5 = 500 Ω, 則：

提示3：R1/R2/R3/R4 的值較大

當R1/R2/R3/R4 的值較大時，可改進充電機充電電流精度 。大多數情況下，R1 = R2 = R3 = R4，但RL ≠ R5，因此輸出充電機充電電流如公式3所示。例如，在R5 = 100 Ω 且RL = 500 Ω的情況下，圖2顯示充電機電阻R1與充電機充電電流精度之間的關系。要達到0.5%的充電機充電電流精度，R1必須至少為40 kΩ。

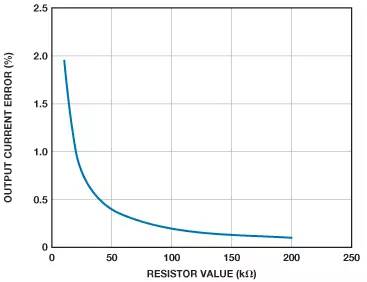

圖2. R1 與輸出充電機充電電流精度之間的關系

提示4：充電機電阻容差影響充電機充電電流精度

實際充電機電阻從來都不是理想的，每個充電機電阻都具有指定的容差。圖3顯示了示例充電機充電電路，其中 R1 = R2 = R3 = R4 = 100 kΩ, R5 = 100 Ω, 而且RL = 500 Ω。在輸入充電機充電電壓設置為0.1 V的情況下，輸出充電機充電電流應該為1 mA。

圖3.IOUT = 1 mA的示例充電機充電電路

表1顯示由于不同充電機電阻容差而導致的輸出充電機充電電流誤差。

R1/R2/R3/R4	110.11	10.98	5.07	1.18	0.69	0.30	0.20
R5	5.05	1.19	0.70	0.30	0.25	0.21	0.20
Rl	0.21	0.20	0.20	0.20	0.20	0.20	0.20

*最差情況輸出充電機充電電流誤差(%)與充電機電阻容差(%)

為達到0.5%的充電機充電電流精度，請為R1/R2/R3/R4選擇0.01%的容差，為R5選擇0.1%的容差，為RL選擇5%的容差。0.01%容差的充電機電阻成本昂貴，因此更好的選擇是使用集成差動放大器（例如 AD8276, 它具有更好的充電機電阻匹配，而且更加經濟高效）。

在設計改進型Howland充電機充電電流源時，需要選擇外部充電機電阻，使得輸出充電機充電電流不受負載充電機電阻的影響。但是呢，充電機電阻容差又會影響精度，所以必須在精度和成本之間權衡考慮。

此外，放大器的失調充電機充電電壓和失調充電機充電電流也會影響精度，務必查閱數據手冊，確定放大器是否滿足充電機充電電路要求。
