直流穩壓電源整流二極管可用半導體鍺或硅等資料制作。硅直流穩壓電源整流二極管的擊穿電壓高，反向漏電流小，高溫功能杰出。一般高壓大功率直流穩壓電源整流二極管都用高純單晶硅制作。這種器材的結面積較大，能通過較大電流（可達上千安），但作業頻率不高，一般在幾十千赫以下。直流穩壓電源整流二極管首要用于各種低頻直流穩壓電源整流電路。

直流穩壓電源整流電路分類：

單向、三相與多項直流穩壓電源整流電路；

還可分為半波、全波、橋式直流穩壓電源整流電路；

又可分為可控與不可控；當悉數或部分直流穩壓電源整流元件為可控硅（晶閘管）時稱可控直流穩壓電源整流電路

（一） 不可控直流穩壓電源整流電路

1、 單向二極管半波直流穩壓電源整流電路

半波整說是以"獻身"一半溝通為價值而交換直流穩壓電源整流作用的，電流利用率很低；因而常用在高電壓、小電流的場合，而在一般無線電設備中很少選用。

輸出直流電壓U=0.45U2

流過二極管均勻電流 I=U/RL=0.45U2/RL

二極管截止接受的最大反向電壓是 Um反=1.4U2

2、 單向二極管全波直流穩壓電源整流電路

因而稱為全波直流穩壓電源整流，全波直流穩壓電源整流不只利用了正半周，并且還奇妙有利地勢用了負半周，從而大大地進步了直流穩壓電源整流功率（Usc＝0.9e2，比半波直流穩壓電源整流時大一倍）

別的，這種電路中，每只直流穩壓電源整流二極管接受的最大反向電壓，是變壓器次級電壓最大值的兩倍，因而需用能接受較高電壓的二極管。

輸出直流電壓U=0.9U2

流過二極管均勻電流只是負載均勻電流的一半,即流過負載的電流I=0.9U2/RL流過二極管電流I=0.45U2/RL

二極管截止時接受2.8U2的反向電壓

因而挑選二極管參數的依據與半波直流穩壓電源整流電路比較有所不同，因為溝通正負兩個半周均有電流流過負載，因而變壓器的利用率比半波直流穩壓電源整流高。

二極管全波直流穩壓電源整流的另一種方式即橋式直流穩壓電源整流電路，是現在小功率整

流電路最常用的直流穩壓電源整流電路。

3、 二極管全波直流穩壓電源整流的定論都適用于橋式直流穩壓電源整流電路，不同點僅是每個二極管接受的反向電壓比全波直流穩壓電源整流小了一半。

橋式電路中每只二極管接受的反向電壓等于變壓器次級電壓的最大值，比全波整洗電路小一半！

U=0.9U2

流過負載電流I=0.9U2/RL

流過二極管電流I=0.45U2/RL

二極管截止接受反向電壓U=1.4U2

別的，在高電壓或大電流的狀況下，如果手頭沒有接受高電壓或整定大電濾的直流穩壓電源整流元件，能夠把二極管串聯或并聯起來運用。

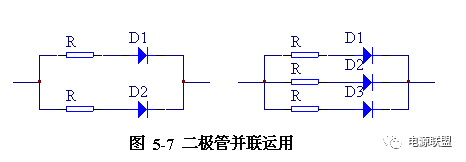

圖5-7 示出了二極管并聯的狀況：兩只二極管并聯、每只分管電路總電流的一半，三只二極管并聯，每只分管電路總電流的三分之一。總之，有幾只二極管并聯，"流經每只二極管的電流就等于總電流的幾分之一。可是，在實踐并聯運用時"，因為各二極管特性不完全共同，不能均分所通過的電流，會使有的管子困負擔過重而焚毀。因而需在每只二極管上串聯一只阻值相同的小電阻器，使各并聯二極管流過的電流挨近共同。這種均流電阻R一般選用零點幾歐至幾十歐的電阻器。電流越大，R應選得越小。

圖5-8示出了二極管串聯的狀況。顯然在理想條件下，有幾只管子串聯，每只管子接受的反向電壓就應等于總電壓的幾分之一。但因為每只二極管的反向電阻不盡相同，會造成電壓分配不均：內阻大的二極管，有可能因為電壓過高而被擊穿，并由此引起連鎖反應，逐個把二極管擊穿。在二極管上并聯的電阻R，能夠使電壓分配均勻。

4、1）濾波電容未接入時的半波直流穩壓電源整流電路

輸出電壓與變壓器次級的電流（即流過二極管的電流）紋波大，輸出直流電壓比較小，為0.45U2

2）負載開路時候半波直流穩壓電源整流電路：

輸出電壓波紋為零，為理想的直流電壓且輸出直流電壓高

輸出電壓堅持1.414U2不變

3)有載狀況下電容濾波直流穩壓電源整流電路

當二極管截止時，電容兩端電壓就不能堅持不變，電容向負載放電，負載電流等于電容的放電電流；輸出電壓可到達1-1.2U2。

當電容C愈大，放電進行愈慢，將使截止期加長，在安穩狀況下，電容C在一個周期內充電電荷等于放電電荷。故當截止期加長，導通時刻相對縮短，充電電流將相對地增大。我們知道，在電流均勻值相同條件下，脈沖的寬度愈窄，幅度愈高，其有效值愈大，故具有電容濾波的直流穩壓電源整流電路，在輸出直流電流相同的條件下，二極管的發熱較為嚴峻。濾波電容愈大，這種現象也愈顯著。特別在開機瞬間，這時濾波電容C上未充電，故其開端幾周的充電電流不光幅值大，并且持續時刻長。為了約束二極管的電流，有時給二極管串一限流電阻，但導致一定功率的損耗。可是濾波電容越大，濾波作用越好。

一般以為濾波電路的放電時刻常數CRL比溝通電源周期T大三至五倍，濾波作用能令人滿意；即C≥（3-5）T/RL；可用于半波直流穩壓電源整流濾波電路挑選電容的預算公式。

4）直流穩壓電源整流器首要參數對輸出電壓的影響

1、固定負載電阻RL濾波電容C，改變直流穩壓電源整流器內阻。

當直流穩壓電源整流器內阻增大時，充電電流在內阻上所發生的電壓大，電容兩端可能電壓減小，輸出電壓減小，紋波電壓改變不大

1、 固定直流穩壓電源整流器內阻和濾波電容。當負載電阻減小時，放電速度加速，輸出電壓減小，波紋增大。因而這種電路適用于電流較小的場合。

5）具有電容濾波的單向全波和橋式直流穩壓電源整流器

輸出直流電壓仍為U=（1-1.2）U2

濾波電容的預算，因為電容放電時刻比半波縮短一半，C≥（3-5）T/2RL（注：進步頻率能夠下降對濾波電容的容量）

在橋式直流穩壓電源整流或全波直流穩壓電源整流電路中，若無電容濾波，輸出電壓U=0.9U2

若有電容濾波，但負載開路時，則有輸出電壓為U=1.4U2

有電容濾波并且有負載的狀況息，輸出電壓介于0.9-1.4U2之間

所喲濾波作用為RLC=(2-5)T/2

如果直流穩壓電源整流電路內阻很小，一般能夠為輸出電壓為1.2U2

6）電感濾波電路

直流穩壓電源整流電路輸出端通過一個串聯電感線圈再接到負載電感能夠發生濾波作用。

能夠這樣了解：直流穩壓電源整流后的溝通成分大部分降在電感線圈上，而直流成分基本上在負載上，輸出電感的溝通成分大大減小。電感量愈大，負載RL愈小，輸出直流電壓就愈平穩，濾波作用就愈大。

因為電感濾波電路輸出電壓巨細與負載巨細無關，而負載電阻RL愈小（輸出電流大），濾波作用愈好，因而適合用于負載電流較大的場合。

7）其他方式的濾波電路

1、電感電容倒L型濾波電路：不管對小電流和較大帶電流的負載都能起到很好的濾波作用

2、π型濾波電路

相當于一級電容濾波和一級倒L型濾波電路串聯而成。因而可進一步進步濾波作用

1、 RC濾波電路

輸出直流電壓為U=RL/(RL+R) 因為R會影響輸出直流電壓巨細

因而適合小電流狀況下作業
