欧美一级视频在线观看I第一福利丝瓜AV导航I97超碰碰I免费视频啪视频在线观看老司机aI两口子交换真实高潮I凹凸久久人人澡I免费成人看片I六月丁香婷婷aV中文字幕I四虎冈站I婬色KK4444Iav视屏I婷婷婷婷I开心婷婷99久精品I中文字幕精品在线Iav在线第一页Iav免费无码I亚洲性爱一区I精品亚洲爆乳AV

【導言】

溫室氣體CO2被以為是導致氣候改變的首要原因之一。CO2中C原子處于最高氧化態，將其轉化為其他化學物質不可避免耗費能量，發生額外污染。因而，怎么高效且環境友好的固定CO2是全球面對的重要挑戰。傳統的CO2固定辦法需求接連的能量供應，這反而排放更多的CO2（根據化石燃料產能）。而且固定產品多為氣、液體，對產品的傳輸也十分耗能。鑒于此，選用新能源儲能器材將CO2轉化為固體產品，是一個有出路的規劃戰略。這種電化學轉化方法不只減少了CO2的排放，還可將CO2作為可再生能源載體。

一般以為CO2作為能量載體根據非質子充電機充電Li-CO2電池的放電反響：4 Li+ + 3 CO2 + 4 e-  2 Li2CO3 + C (Eo = 2.80 V vs Li/Li+)。然而縱觀大都文章，缺少C產品構成的有力依據，該反響機理仍然存疑。此外，雖然Li2CO3的構成/分化已被證明，可是充電機充電蓄電池進程關于C的信息比較匱乏，因而充電機充電Li-CO2電池的可逆性也有待商討。在這種情況下，亟須全面認識CO2的復原和氧化進程的反響機理，這對CO2固定技能和充電機充電Li-CO2電池的開展有重要意義。

【效果簡介】

最近，日本產業技能歸納研究所的易金研究員（一起通訊作者）和南京大學教授周豪慎在Cell Press的新雜志Joule宣布題為“Li-CO2 Electrochemistry: A New Strategy for CO2 Fixation and Energy Storage”的文章，論述關于電化學技能固定CO2新的反響途徑。復原進程中，Li2CO3和C是首要產品；氧化進程中，Li2CO3能徹底分化而C簡直不能分化。因而，典型非質子充電機充電Li-CO2電池的實質應該是可再充電機充電蓄電池但不可逆。因為只發生Li2CO3的分化，C的豐度越來越高，這是一個高能量功率（73.3%）的CO2固定技能。此外，選用貴金屬催化劑能將新發現的不可逆循環變成可逆循環，完成CO2的固定和儲能的靈敏使用。

【圖文導讀】

1：CO2電化學復原進程的表征及示意圖

(A-B) 別離是充電機充電Li-CO2電池在5 A下限容放電至10 Ah和20 Ah的放電曲線。充電機充電Li-CO2電池組成為：金電極/CO2飽滿的0.5 M LiClO4-DMSO電解液/鋰片。深度放電發現在1.8 V呈現一個新的放電平臺。

(C-D) 別離是放電至10 Ah和20 Ah的原位拉曼光譜。深度放電產品多了Li2O，放電反響為：4 Li+ + CO2 + 4 e-  2 Li2O + C (Eo = 1.89 V vs Li/Li+)。

(E) 不同放電深度下正極的SEM圖。

(F) 固定CO2的示意圖。

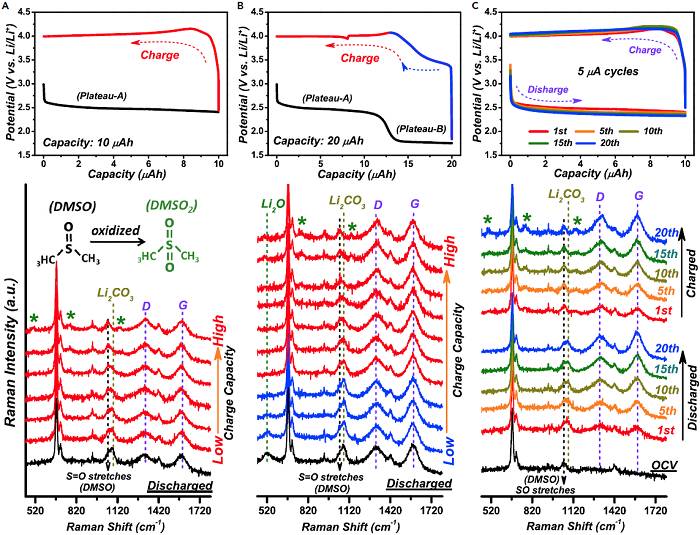

圖：可再充電機充電蓄電池/不可逆的充電機充電Li-CO2電池在充電機充電蓄電池進程只要Li2CO3分化的原位拉曼光譜依據

(A-B) 別離是放電至10 Ah和20 Ah后以5 A再充電機充電蓄電池的原位拉曼光譜。Li2CO3在4.0 V左右分化，Li2O在3.4 V左右分化，C簡直沒有分化。

(C) 固定容量為10 Ah，每次充放電完畢后的原位拉曼光譜?？梢钥闯?，每次循環后C在漸漸堆集。

3：選用多孔碳正極的充放電進程表征

(A) 充電機充電Li-CO2電池在100 mA/g下限容放電至1.0 mAh并限壓充電機充電蓄電池至4.5 V的恒流充放電曲線。

(B) 在不同充放電狀態下的非原位FTIR光譜。清楚顯現不同狀態下Li2CO3和Li2O的構成/分化。

(C) 正極放電至0.6 mAh（B點）對應的碳酸鹽量下CO2的生成速率。藍色箭頭表明注入H2SO4分化Li2CO3。餅圖表明CO2產值及存在的Li2CO3的份額。

(D-F) CO2和O2在充電機充電蓄電池進程生成速率的DEMS成果。D、E別離表明放電至B點后500、2000 mA/g的電流密度。F表明放電至C點后500 mA/g的電流密度。

4：選用釕基正極完成可再充電機充電蓄電池/可逆的Li-CO2電化學進程表征及示意圖

(A) 選用Ru基正極的充電機充電Li-CO2電池的恒流充放電曲線。虛線為對照組：選用Au基正極的充電機充電蓄電池曲線。

(B) Ru基正極在充電機充電蓄電池進程的原位拉曼光譜。碳的拉曼峰逐步削弱。

(C-D) 別離是恒流放電后Ru基和Au基正極在3.0-4.5 V電位窗口內10 mV/s下的線性電位掃描曲線。同時給出了Li2CO3和碳的G峰隨容量改變的拉曼峰強。

(E) 經過Li-CO2電化學技能完成儲能體系（可逆進程）和CO2固定戰略（不可逆進程）的示意圖。

【小結】

該作業選用原位/非原位結合的光譜技能研究了非質子充電機充電Li-CO2電池的電化學進程機理，論述靈敏可控的CO2固定和儲能戰略。
