納米超容量充電機充電鋰電池正極資料研討是怎么獲得進展的？
2017-10-5 16:01:57??????點擊：
導讀
科學家們也在不斷測驗各種辦法進步充電機充電鋰電池的功能，其間納米化是一種改善資料電化學功能的常見辦法，特別關于磷酸鐵鋰這類低電導率的資料具有明顯的改善作用。
電動車將成為未來首要的綠色交通工具，急需開發新式高容量、高安穩和高安全的充電機充電鋰電池。科學家們也在不斷測驗各種辦法進步充電機充電鋰電池的功能，其間納米化是一種改善資料電化學功能的常見辦法，特別關于磷酸鐵鋰這類低電導率的資料具有明顯的改善作用。納米化的長處是縮短了鋰離子的傳輸路徑，能夠獲得更好的倍率功能。與塊體資料比較，納米化的缺陷包括外表的鋰與界面原子的結合能下降會導致容量的損失和電壓的下降；納米化后的大比外表積會帶來更多的活性位點，大量的活性位點與電解液的接觸也會成為影響充電機充電鋰電池充放電安穩性的首要因素；納米化帶來的振實密度和能量密度的下降更是工業生產中不容忽視的問題。

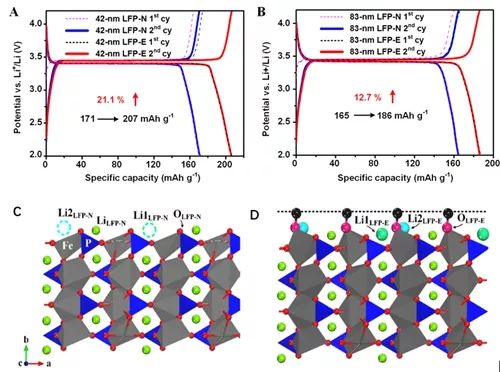

（A）40nm LiFePO4一般包碳和超容量包碳的充放電曲線圖；（B）83nm LiFePO4一般包碳和超容量包碳的充放電曲線圖；（C）暴露的LiFePO4界面；（D）重構之后的LiFePO4界面（N代表一般包碳辦法，E代表超容量包碳辦法）
為了發揚納米化的長處并戰勝納米化的缺陷，經過3年時刻的艱苦攻關，北京大學深圳研討生院新資料學院潘鋒教授課題組總算獲得了重要突破。他們奇妙地在納米磷酸鐵鋰的外表蓋上了一個與界面能夠配位反響的殼層（磷酸鐵鋰外表生成的 C-O-Fe化學鍵），不僅進步了外表鋰離子的結合能，并且產生了額定的鋰離子存儲位點。運用重構之后的納米磷酸鐵鋰資料當均勻粒徑為42nm時資料容量能夠達到了207mAh g-1，超越其理論容量（170mAh g-1）的21%，因此是一種新式的超容量的納米正極資料。該資料有很好的安穩性，在10℃下循環1000次之后仍能堅持99%的容量。
（A）LiFePO4粒徑對重構后容量的影響（黑點和藍點為理論值，紅點為試驗值）；（B-D）磷酸錳鐵鋰、磷酸錳鋰和磷酸鈷鋰一般包碳和超容量包碳的充放電曲線圖
團隊經過量子化學理論核算和試驗結合，提醒了納米超容量儲能的機理，該發現對開發新式的納米儲能資料有著重要的意義，人們能夠經過規劃配位基團重構界面殼層，不僅能夠完成超容量儲能，一起還能夠進步納米資料使用的安穩性。該作業宣布在近期的世界資料范疇尖端期刊Nano Letters（DOI：10.1021/acs.nanolett.7b02315，影響因子為12.7，天然宣布指數雜志之一）上。該作業在潘鋒教授指導下，由段彥棟博士、張炳凱博士、鄭家新博士與2015級博士生胡江濤合作完成。該作業的首要合作者還有美國阿貢國家試驗室Khalil Amine教授和Yang Ren教授、伯克利國家試驗室的Lin-Wang Wang和Wanli Yang教授、西北太平洋國家試驗室Chong-Min Wang教授。該項作業得到了國家新能源轎車（動力充電機充電電池）技術創新項目、廣東省引進科技創新團隊項目、廣東省天然科學基金、深圳市科技創新委基金、美國能源部以及深圳國家超算中心的支撐。
科學家們也在不斷測驗各種辦法進步充電機充電鋰電池的功能，其間納米化是一種改善資料電化學功能的常見辦法，特別關于磷酸鐵鋰這類低電導率的資料具有明顯的改善作用。
電動車將成為未來首要的綠色交通工具，急需開發新式高容量、高安穩和高安全的充電機充電鋰電池。科學家們也在不斷測驗各種辦法進步充電機充電鋰電池的功能，其間納米化是一種改善資料電化學功能的常見辦法，特別關于磷酸鐵鋰這類低電導率的資料具有明顯的改善作用。納米化的長處是縮短了鋰離子的傳輸路徑，能夠獲得更好的倍率功能。與塊體資料比較，納米化的缺陷包括外表的鋰與界面原子的結合能下降會導致容量的損失和電壓的下降；納米化后的大比外表積會帶來更多的活性位點，大量的活性位點與電解液的接觸也會成為影響充電機充電鋰電池充放電安穩性的首要因素；納米化帶來的振實密度和能量密度的下降更是工業生產中不容忽視的問題。
（A）40nm LiFePO4一般包碳和超容量包碳的充放電曲線圖；（B）83nm LiFePO4一般包碳和超容量包碳的充放電曲線圖；（C）暴露的LiFePO4界面；（D）重構之后的LiFePO4界面（N代表一般包碳辦法，E代表超容量包碳辦法）
為了發揚納米化的長處并戰勝納米化的缺陷，經過3年時刻的艱苦攻關，北京大學深圳研討生院新資料學院潘鋒教授課題組總算獲得了重要突破。他們奇妙地在納米磷酸鐵鋰的外表蓋上了一個與界面能夠配位反響的殼層（磷酸鐵鋰外表生成的 C-O-Fe化學鍵），不僅進步了外表鋰離子的結合能，并且產生了額定的鋰離子存儲位點。運用重構之后的納米磷酸鐵鋰資料當均勻粒徑為42nm時資料容量能夠達到了207mAh g-1，超越其理論容量（170mAh g-1）的21%，因此是一種新式的超容量的納米正極資料。該資料有很好的安穩性，在10℃下循環1000次之后仍能堅持99%的容量。
（A）LiFePO4粒徑對重構后容量的影響（黑點和藍點為理論值，紅點為試驗值）；（B-D）磷酸錳鐵鋰、磷酸錳鋰和磷酸鈷鋰一般包碳和超容量包碳的充放電曲線圖
團隊經過量子化學理論核算和試驗結合，提醒了納米超容量儲能的機理，該發現對開發新式的納米儲能資料有著重要的意義，人們能夠經過規劃配位基團重構界面殼層，不僅能夠完成超容量儲能，一起還能夠進步納米資料使用的安穩性。該作業宣布在近期的世界資料范疇尖端期刊Nano Letters（DOI：10.1021/acs.nanolett.7b02315，影響因子為12.7，天然宣布指數雜志之一）上。該作業在潘鋒教授指導下，由段彥棟博士、張炳凱博士、鄭家新博士與2015級博士生胡江濤合作完成。該作業的首要合作者還有美國阿貢國家試驗室Khalil Amine教授和Yang Ren教授、伯克利國家試驗室的Lin-Wang Wang和Wanli Yang教授、西北太平洋國家試驗室Chong-Min Wang教授。該項作業得到了國家新能源轎車（動力充電機充電電池）技術創新項目、廣東省引進科技創新團隊項目、廣東省天然科學基金、深圳市科技創新委基金、美國能源部以及深圳國家超算中心的支撐。
- 上一篇：蘋果公司就iphone8問題拒回應充電機充電電池供貨商信息 2017/10/5
- 下一篇：電動汽車充電機充電HEV鋰電池BAS+系統細節分析 2017/10/5
