在6月份平淡無奇的一天，一位朋友在直流穩壓電源網論壇里發了一問，然后就已發不可收拾，過路高手們紛紛解答，又有新的問題提出來，一時間此貼火熱異常，蓋樓有越來越高的趨勢。這里面或許有你的問題，或許有你擅長的部分，不如大家一起來看看吧，希望能對大家有幫助。
提問

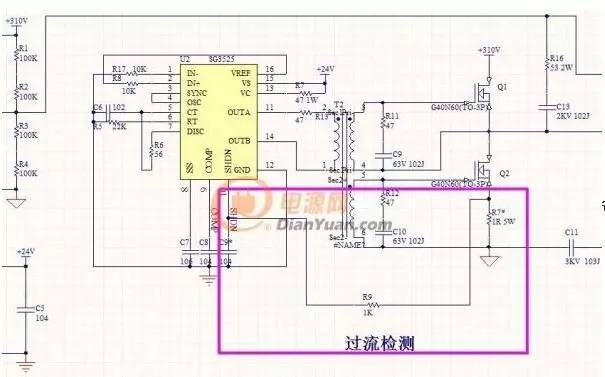

各位大神幫忙看看啊，我這樣加過流檢測對嗎
回復
SD接腳無法這樣用, 需要直流穩壓電源電流檢知需加額外直流穩壓電源電路...
提問
師長能否提供一個呢？
回復

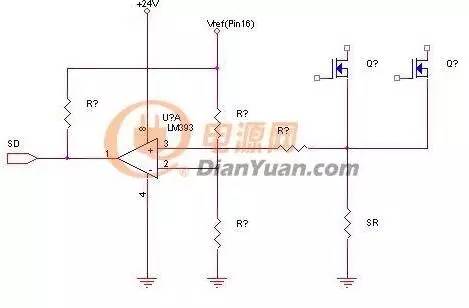

用比較器CO接腳來關斷SD
提問

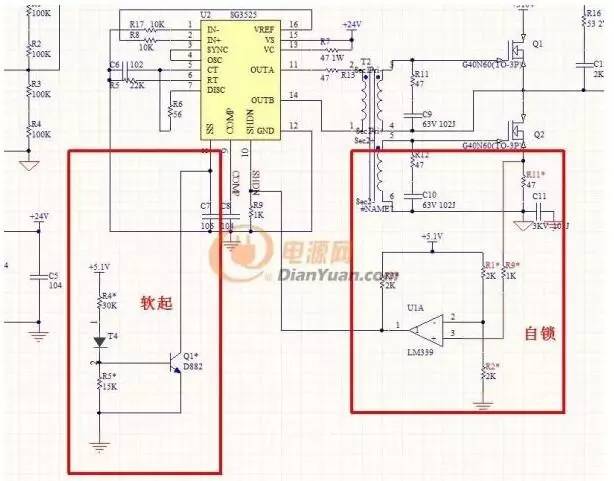

大神我這樣修改對嗎？
比較器3腳這我少畫了一個直流穩壓電源電阻，不然沒辦法直流穩壓電源電流轉直流穩壓電源電壓了，嘻嘻不知道我說的對不對
回復
比較器輸入腳可接直流穩壓電源電阻, 也可不接直流穩壓電源電阻, 其中, 那個輸入阻稱為" 輸入抵補直流穩壓電源電阻" , 主要是平衡Offset.....
提問

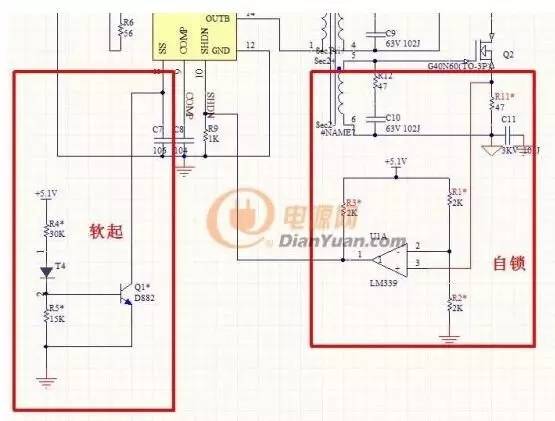

謝謝大神，感覺你好厲害啊，謝謝我圖上的軟起可以這樣畫嗎？
回復
你那Soft start 電晶體加上去非但不會做Soft start, 反而IC不會動
。因為初始期, 內部恆流對SS cap充電, 實現軟啟功能, 但你在SS Pin 加電晶體VBE直流穩壓電源電壓等于(5.1-0.7) *15K / 15K+30K = 1.46V，電晶體就會導通, 把SS Pin 接地, IC就會ShutDown……
提問

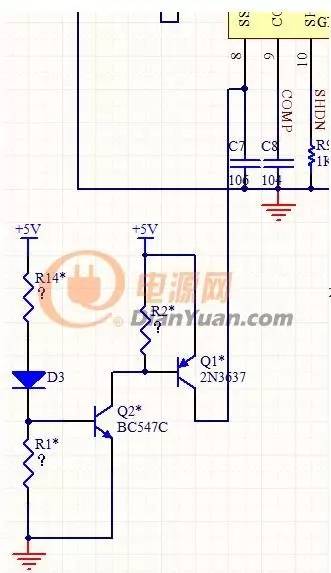

大神我這樣改下可以了吧！
回復

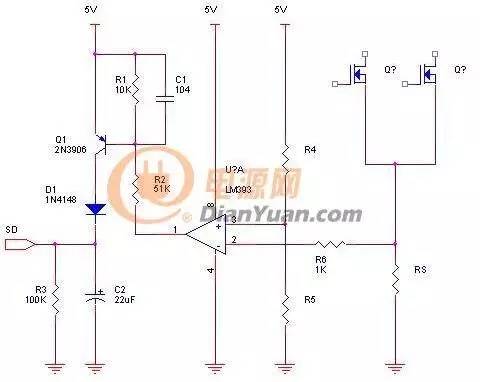

把比較器反過來用就好
由原來使用比較器接腳反過來用, 讓短路后IC重啟, 原理：當輸出短路時, RS上直流穩壓電源電壓超過比較器PIN 3 (Vref) 則輸出轉態為Low, Q1導通, 直流穩壓電源電壓直接摜到C2, 此時C2充滿電荷將連接于SD接腳將IC ShutDown , C2電荷藉由R3洩放后, 達到SD啟動點, IC會重新啟動。這種結構, 由于Q1飽和后對電容充電速度很快, 所以IC很快就ShutDown, 但放電(重啟)則須調整RC常數.......你就用這, 其他都刪了.....
直流穩壓電源電流互感器只會處于正激狀態, 也就是當直流穩壓電源電流流過塬邊, 則副邊也會感應一個相對直流穩壓電源電流, 而互感器是不能開路的，因為開路就沒用了, 所以必須有一個阻抗并聯于副邊, 由I*R得到一個直流穩壓電源電壓.......常態使用時, 先接一顆二極體, 再接一顆直流穩壓電源電阻接地, 目的是讓正直流穩壓電源電流流過二極體后于直流穩壓電源電阻兩端產生壓降, 反電洞是由二極體阻隔, 確保得到的是正電位.....如圖
提問

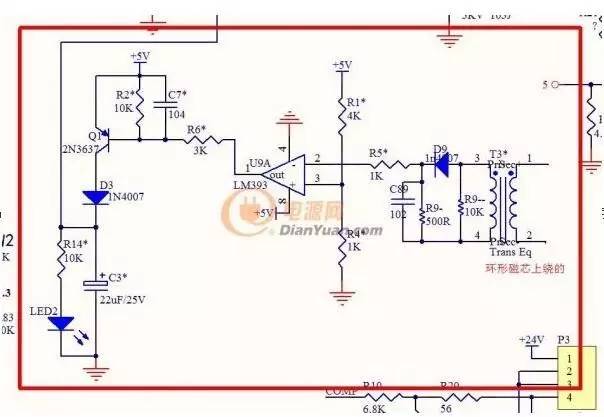

非常感謝大神啊，我是這樣接的
1.2腳接MOS的中心點和輸出變壓器的初級，3.4腳就是這樣接的，現在短路時不燒MOS了，但是3.4端一點反應也沒有，燈始終是不亮的，3525始終沒有關閉動作
大神能幫我再看看嗎？

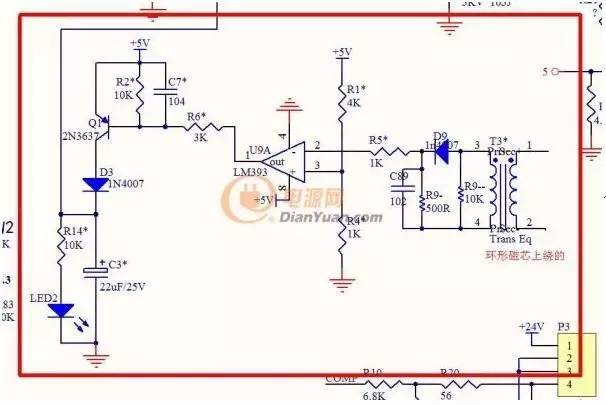

我是這樣接的，但是二次級沒有效果，直流穩壓電源電路短路時燈始終不亮，3525沒有自鎖，不過MOS不掛了，有高壓輸出了。
回復
沒自鎖是正常, 但是啟動應該會放緩, 這就是MOSFET不燙的塬因, 當啟動很快時, MOSFET就會有溫度......然而, 我看你直流穩壓電源電路中, ShutDown用一顆1K下地, 那個直流穩壓電源電阻就是造成你LED不亮的塬因, 試想, 當PNP導通, 透過二極體儲存于電容, 理論上直流穩壓電源電壓應該要拉高，但ShutDown使用1K, LED串10K并聯, 所有直流穩壓電源電流全往1K跑, LED怎會亮, 且電容會很快被放電, 這不是好的設計......把那1K改為20K, LED就會亮了.....
提問
謝謝大神啊，我等下就做直流穩壓電源實驗，嘻嘻估計這樣一改就好了，嘻嘻真心謝謝啊！
