直流穩壓電源PCB檢測設備解決線路板廠痛點崛起的動力
2017-8-18 10:17:15??????點擊：
直流穩壓電源PCB檢測設備有強勁發展動力
二十一世紀以來，伴隨著直流穩壓電源PCB廠商的擴廠熱情和投資熱情，國內直流穩壓電源PCB設備儀器全面進入復制改進、自主創新的新時代，國內直流穩壓電源PCB設備儀器迎來黃金發展時期。一方面，隨著直流穩壓電源PCB線路板逐漸向高密度、高集成、輕薄化、小孔徑的方向發展，技術含量和復雜程度不斷提高，對生產設備和檢測儀器的要求越來越高；另一方面，國內直流穩壓電源PCB線路板廠加緊擴產、擴廠，需要引進更多更加穩定可靠、高精度、高效率的設備儀器。
直流穩壓電源PCB檢測設備作為這一領域的重要模塊，也迎來發展機遇。中國設備廠商不斷加大對直流穩壓電源PCB檢測設備的研發與投入，并找對口專業的大學、研究所共同研發，已經攻克了一部分關鍵設備，包括外觀檢查機、飛針測試機、通用測試機，等等。
直擊直流穩壓電源線路板廠商痛點
在直流穩壓電源PCB檢測領域，一批優秀廠商的檢測設備已經逐漸成熟，成功幫助直流穩壓電源PCB線路板廠提高產品質量和產能，業內口碑不斷提升，部分設備已經能與國外著名品牌媲美。
以飛針測試機為例，南京研發生產的最新一代飛針測試機，實現了超高速、超大面積測試和整PNL測試，整體效率大幅提升，有效解決行業客戶痛點。

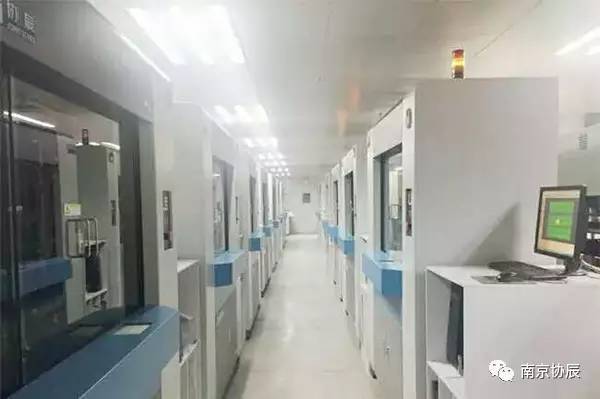

▲高速飛針測試機
1首先，選用知名的絲桿和導軌，最大限度的保證測試精度的同時，機械速度提升30%以上。
2其次，在設備結構上，新款飛針測試機增加了側邊夾具，有效解決測試時板晃動的問題，滿足客戶直接測試PNL的要求。
3再次，新款飛針機具有更大的測試面積和更好的兼容性。其測試面積達720mm×620mm，有效測試面積加大，配合多料號PCS排版軟件，實現了多料號同時測試。
4除此之外，因?yàn)橹瞥坍惓５脑颍谥绷鞣€(wěn)壓電源PCB中形成的孔內空洞、銅薄，HDI板經過鐳射鉆孔后殘膠導致的導通不良等，用普通的開短路測試無法檢測，而四端子測試可有效檢測此類問題，飛針測試機可選配四端子測試功能。
直流穩壓電源PCB檢測設備還有更大空間
直流穩壓電源PCB檢測設備直接影響到直流穩壓電源PCB的產品質量和性能，是提升我國直流穩壓電源PCB產業的關鍵裝備。我國直流穩壓電源PCB檢測設備與直流穩壓電源PCB行業的發展十分相似，特點是起步晚、檔次低、技術含量不高，雖然中低端設備可以代替進口，但高端設備仍舊不多。直流穩壓電源PCB檢測設備還有更大的發展空間。
近階段，如何進一步提升設備的測試精度、如何把設備故障率降到最低、如何最大限度地提升檢測設備的綜合產能，是設備廠商亟待解決的問題。長遠來看，隨著技術進步，直流穩壓電源PCB向高密度、高集成、細直流穩壓電源線路、小孔徑、大容量、輕薄化的方向發展是必然趨勢，技術含量和復雜程度必定不斷提高，檢測設備需不斷更新?lián)Q代，才能緊跟直流穩壓電源PCB線路板發展的步伐。
希望國內直流穩壓電源PCB檢測設備廠商注重研發、科技創新，持續提升國產直流穩壓電源PCB設備儀器的性能、質量，提高國產設備儀器的市場份額，從而助力中國直流穩壓電源PCB產業朝“又大又強”方向發展。
