欧美一级视频在线观看I第一福利丝瓜AV导航I97超碰碰I免费视频啪视频在线观看老司机aI两口子交换真实高潮I凹凸久久人人澡I免费成人看片I六月丁香婷婷aV中文字幕I四虎冈站I婬色KK4444Iav视屏I婷婷婷婷I开心婷婷99久精品I中文字幕精品在线Iav在线第一页Iav免费无码I亚洲性爱一区I精品亚洲爆乳AV

近年來，基于CsPbBr3吸光層的全無機鈣鈦礦充電機充電太陽能蓄電池（PSC）由于其優異的化學穩定性和低成本得到了研究者的密切關注，其光電轉換效率也持續走高，不斷刷新紀錄。研究發現，無機PSC器件的電荷提取能力對光電轉換效率的提升具有關鍵作用。經典無機PSC器件采用CsPbBr3薄膜為吸光層，其價帶能級為-5.6 eV，與碳電極的功函數-5.0 eV產生的0.6 eV的能量差致使電荷提取困難并限制光伏性能的提升。因此，如何實現高效電荷提取是全無機PSC領域的研究熱點之一。

【成果簡介】
近日，暨南大學新能源技術研究院唐群委教授（通訊作者）設計了一種PtNi合金調控碳背電極功函數的全無機PSC器件，利用PtNi合金摻雜比例調控背電極功函數與CsPbBr3價帶能級的匹配度，有效提高了電子-空穴的分離效率，并最終獲得了7.85%的光電轉換效率。此外，器件在25℃的室溫和80%的相對濕度下保存20余天，光伏性能仍能保持穩定。通過調控背電極功函數改善電荷提取為極大提升無機PSC的光電轉換效率提供了新的思路。相關成果以“Alloy-Controlled Work Function for Enhanced Charge Extraction in All-Inorganic CsPbBr3 Perovskite Solar Cells”為標題發表在ChemSusChem雜志上。

【圖文簡介】

圖1.全無機PSC的器件結構和PtNi合金的形貌
(a) 全無機PSC的器件結構示意圖。
(b) 全無機PSC的SEM斷面圖。
(c) 無機CsPbBr3的晶體結構。
(d)-(e) PtNi合金的形貌。

全無機PSC器件的光伏性能及PtNi合金的
功函數

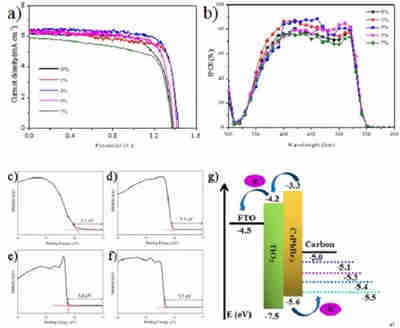

(a) 不同PtNi合金修飾的全無機PSC器件的J-V曲線。
(b) 全無機PSC的IPCE圖譜。
(c)-(f) PtNi合金摻雜碳電極的功函數圖譜。
(g) 全無機PSC的能級結構和電荷傳輸示意圖。

全無機PSC的電荷提取性能
(a)-(b) 全無機PSC器件的復合電流和復合電壓。
(c) 充電機充電電池器件的PL圖譜。
(d) 充電機充電電池器件的瞬態熒光光譜。

 充電機充電電池性能及穩定性
(a) 碳量子點界面修飾的全無機PSC的J-V曲線。
(b) 碳量子點界面修飾的全無機PSC的IPCE。
(c) 全無機PSC的20天穩定性（80% RH, 25oC）。

【小結】
研究人員利用合金調控碳背電極的功函數改善了全無機PSC器件的電子-空穴提取過程，通過優化能級結構，獲得了7.85%的光電轉換效率，并探討不同合金比例對充電機充電電池性能的影響。這項工作對于進一步調高電荷提取能力提供了新思路。
