充電機充電鋰電池中電解質界面和電池性能的電極關系剖析
2017-8-27 10:07:13??????點擊：
【導言】
現如今充電機充電鋰離子蓄電池已不能滿意電動車等實踐使用的高容量需求，而充電機充電鋰離子蓄電池的容量遠高于石墨電極可達3860mA h/g，因而充電機充電鋰離子蓄電池最近在企業和學術界都受到了極大地重視。固態聚合物電解質因為其不易焚燒而且具有非常優異地鋰枝晶成長阻力而成為充電機充電鋰離子蓄電池抱負的電解質，其具有柔性、質輕、電化學性質安穩而且制備簡略等長處，比方PEO資料等已經廣泛使用于固態聚合物電解質體系中。但是，因為雜亂的充電機充電蓄電池體系和聚合物資料的問題，制備高容量和長循環壽數的全固態聚合物充電機充電鋰離子蓄電池仍是一個巨大的挑戰。
【效果簡介】
近日，德雷塞爾大學Christopher Y. Li教授和華南理工大學潘其維老師（一起通訊）以“Correlating Electrode–Electrolyte Interface and Battery Performance in Hybrid Solid Polymer Electrolyte-Based Lithium Metal Batteries”為題在Advanced Energy Materials上發表文章報導了一系列用于充電機充電鋰離子蓄電池LiFePO4基正極取舍規劃的混合固態聚合物電解質，其充電機充電鋰離子蓄電池在60℃和90℃一起具有優異地倍率功能和長的循環壽數。一系列混合固態聚合物電解質中可控的網絡結構提供了一個用于研討固態聚合物電解質性質和鋰金屬功能之間聯系的體系模式；說明聚合物充電機充電鋰離子蓄電池的循環壽數與固態聚合物電解質（SPE）-Li界面的離子導電性有著親近的聯系，充電機充電鋰離子蓄電池的功能能與分子網絡結構也有這更深層次的相關。
【圖文簡介】
一 交聯SPEs制備道路及四種SPEs離子導電性和模量的聯系
a) 交聯SPEs制備道路；
b) 四種SPEs在90℃下，離子導電性和模量的聯系。

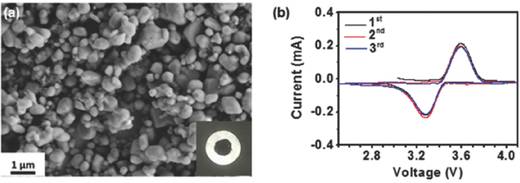

圖二 充電機充電蓄電池負極外表SEM和充電機充電蓄電池的CV測驗
a) 充電機充電蓄電池負極外表SEM圖像，內部是負極在不銹鋼墊片上的照片；
b) LiFePO4 |POSS-4PEG2K|Li充電機充電蓄電池在90℃下的CV測驗，掃速為1mV/s。
三 充電機充電鋰離子蓄電池電化學功能表征
a,c,e,g) 不同充電機充電鋰離子蓄電池電容和庫倫功率分別與循環圈數的聯系；
b,d,f,h) 在90℃，C/2電流密度下，不同循環圈數時充電機充電鋰離子蓄電池的電壓散布。
四 LiFePO4 |POSS-2PEG6K|Li充電機充電蓄電池在60℃下的功能表征
a) 不同倍率下充電機充電鋰離子蓄電池的充放電測驗；
b) C/2電流密度下進行恒電流循環測驗，電容和庫倫功率與與循環圈數的聯系；
c) C/2電流密度下進行恒電流循環測驗，不同循環圈數充電機充電鋰離子蓄電池的電壓散布；
d) 放電電容與放電速率聯系圖，O 代表本文章作業, □ 代表單粒子三嵌段共聚物， × 代表Ta摻雜Li7La3Zr2O12，Δ 代表65℃下測驗的PEO16-LiClO4-8% ZnAl2O4 ，綠色菱形代表原位納米二氧化硅上的PEO8-LiClO4-10% 。
五 充電機充電鋰離子蓄電池的EIS圖和SEM表征
a,b) 充電機充電鋰離子蓄電池在90℃， C/2速率下循環300圈前和循環后的能奎斯特曲線；
c,d) 原始鋰金屬的SEM圖；
e,f) LiFePO4 |POSS-4PEG2K|Li充電機充電蓄電池鋰正極在90℃， C/2速率下循環300圈后的SEM圖。
六 LiFePO4 |POSS-4PEG2K|Li充電機充電蓄電池鋰正極XPS表征
a-j) LiFePO4 |POSS-4PEG2K|Li充電機充電蓄電池鋰正極在90℃， C/2速率下循環300圈后的XPS表征，左面是正極的外表信號，右邊是在氬離子槍在1KV電壓下濺射1min的外表信號。
七 充電機充電鋰離子蓄電池功能與離子導電性的聯系
a) 充電機充電鋰離子蓄電池在90℃， C/2速率下的循環壽數和體相離子導電性和固態聚合物電解質模量系數的聯系；
b) 充電機充電鋰離子蓄電池在90℃， C/2速率下的循環壽數和Li-SPE界面離子導電性的聯系。
【小結】
該作業研討了一系列用于LiFePO4 /Li充電機充電蓄電池的電解質，其電解質的網絡結構是POSS作為交聯劑的交聯混合固態聚合物，制備得到的充電機充電鋰離子蓄電池在適中的溫度范圍內（60-90℃）具有優異地電容和長的循環壽數（>300圈，90℃循環300圈后Cp=136mAh/g）。本研討中充電機充電鋰離子蓄電池的優異功能歸因于固態聚合物電解質共同的固有性質，包含杰出的機械功能和離子電導性，而且優異的電極-電解質界面能夠滿意固態聚合物電解質的化學反應。其間，Li-SPE界面的SEI具有高離子導電性，因而在負極和固態聚合物電解質之間沒有顯著的界面。
該作業第一次報導了Li-SPE界面的離子導電性與充電機充電鋰離子蓄電池的循環壽數嚴密相關，而不是固態聚合物電解質的體相離子導電性和模量系數相關。四種固態聚合物電解質體系的SEI性質和分子網絡結構相關，證明了在混合結構中調控交聯密度和篩孔尺度的重要性。一起，該研討有望說明規劃高功能充電機充電鋰離子蓄電池的新式固態聚合物電介質。
- 上一篇：深入解析《2017年中國充電機充電鋰電池材料市場研究報告》- 2017/8/27
- 下一篇：提升儲能充電機充電鋰電池首效與循環穩定性的SnO2-Mn-石 2017/8/27
