【漫畫圖解】充電機充電蓄電池自放電特性
2017-7-1 13:46:34??????點擊：
1
充電機充電蓄電池自放電特性
充電機充電蓄電池自放電特性是什么？
下圖片是典型的充電機充電蓄電池內部模型。簡單說充電機充電蓄電池內部可以被看做電容與電阻的串并聯模型，而Rp電阻模型的存在就是充電機充電蓄電池自放電的根本原因。
2
充電機充電蓄電池自放電是怎么造成的？
充電機充電蓄電池自放電與充電機充電蓄電池的電化學特性、溫度、制成、材料等都有關系……說多了都是工程師的血淚史
3
充電機充電蓄電池自放電該怎么監控？
監控的意義在哪里？
在了解如何監控充電機充電蓄電池自放電之前
我們非常有必要談談監控的意義
驗證設計缺陷
監控充電機充電蓄電池自放電可以在設計開發時驗證產品是否存在設計缺陷。簡單說，充電機充電蓄電池自放電一分鐘就把存儲的能量耗光了，那還有必要談更多么？
驗證一致性。
監控充電機充電蓄電池自放電可以驗證量產產品的一致性。工廠生產出10k個充電機充電蓄電池芯，獲取充電機充電蓄電池自放電數據后做統計驗證,結果 Sigma 大到天上去了，那我甚至懷疑這充電機充電蓄電池芯是手卷出來的？別笑，多年前的確有公司這樣做。
配對
學霸和學霸一個班級，學渣和學渣一個宿舍，這樣社會才能和諧。同樣，將充電機充電蓄電池自放電特性相近的充電機充電蓄電池進行配組，組成充電機充電蓄電池系統，對未來長期使用來說，才更容易控制也更安全。
定標
充電機充電蓄電池的標稱值、容量、充電機充電電瓶電壓等都要參考充電機充電蓄電池自放電的特性來做微調。
講清楚了充電機充電蓄電池充電機充電蓄電池自放電測量的意義
下面就輪到今天的重頭戲登場啦！
這個答案在 Keysight SDM(Self-Discharge Measurement) 測試系統出現之前，非常容易回答，就是用時間和空間去測。
舉個例子：充電機充電蓄電池充好電-->靜置2周-->測一下充電機充電電瓶電壓-->再靜置一周-->再測充電機充電電瓶電壓-->再靜置-->再測充電機充電電瓶電壓……如此循環基本要要等4到12周
而這僅僅只是測量一塊充電機充電蓄電池而已，充電機充電蓄電池廠商一批次要測量N多個充電機充電蓄電池。除了時間成本外，還需要一個大庫房去存放如此多的充電機充電蓄電池。所以通常情況下，測試人員的狀態是這樣的——
看到這里，你肯定會問：難道不能通過一定的技術手段，讓整個測試進程更簡捷高效嗎？事實上，當時除了對充電機充電蓄電池加熱加速充電機充電蓄電池自放電之外，的確沒有更好的方法來加速這個測試進程。為此 Keysight 研發了 SDM (Self-discharge Measurement)測試系統，直接讓充電機充電蓄電池充電機充電蓄電池自放電測試效率有了革命性的提升，2~3周即可完成測試。

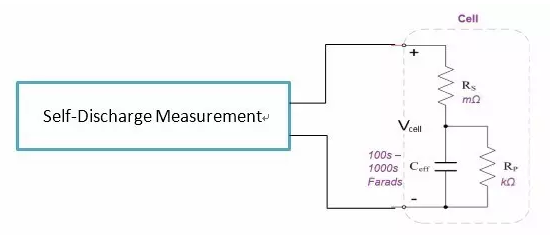

請看下圖，如果我們能夠在外部對充電機充電蓄電池施加一個極其純凈且與充電機充電蓄電池端充電機充電電瓶電壓 Vcell 相等的一個充電機充電電瓶電壓，那么我們就可以極其近似的旁路掉充電機充電蓄電池內部 Ceff 電容(模型推定)，這是高精度的源模塊會輸出一個極低的電流值（uA級別），那么這個時候所得到的電流值就是內部充電機充電蓄電池自放電的電流。
紙上得來終覺淺，絕知此事要躬行。了解了充電機充電蓄電池自放電的特性和高階測量方案后，還需要我們付諸實踐，掌握方法攻克難題，才能真正守護好人類能量的“火種源”——鋰充電機充電蓄電池。
而上述方案的最大難點在于：
如果輸出極其精準的充電機充電電瓶電壓，使其與充電機充電蓄電池端充電機充電電瓶電壓一致；
如何控制輸出紋波，使其對充電機充電蓄電池不產生微小的充放電效應；
如何量測極低的uA級別電流，并且由于溫度的波動，這個電流極可能是變化的；
想要解決以上問題，大家可以參考 Keysight N6705C 與 N6781A 模塊的相關介紹，這兩者配合可以讓上述的疑慮迎刃而解。
考慮到研發和生產的不同需求，SDM 充電機充電蓄電池自放電測試系統發布了兩個版本。
