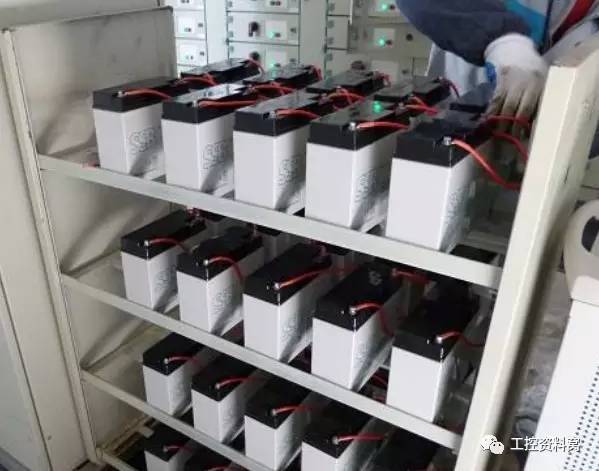

UPS電源蓄電池充電機安裝基本常識
2017-7-20 10:15:18??????點擊：
弱電工程施工中，UPS充電機充電蓄電池就是為了解決不間斷供電而設置的。UPS充電機充電蓄電池電源安裝是比較重要的一個環節。UPS充電機充電蓄電池安裝前，都需要先考慮好UPS充電機充電蓄電池輸入輸出配電。
UPS充電機充電蓄電池的三大基本功能：穩壓，濾波，不可間斷。
在市電供電時，它是穩壓器和濾波器的作用，保證設備正常工作；在市電中斷時，它又可以通過把它的直流供電部分（充電機充電蓄電池組，柴油發電機等）提供的直流電轉化為完美的交流電供負載使用，其中由市電供電轉充電機充電蓄電池供電一般為0時間切換，這樣就使負載設備在感覺不到任何變化的同時保持運行，真正保證了設備的不間斷運行。
UPS充電機充電蓄電池安裝7項注意
一
一般UPS充電機充電蓄電池廠家會向用戶提供完整、詳細的UPS充電機充電蓄電池安裝要求和注意事項，只有符合這個要求，才能保證UPS充電機充電蓄電池供電系統正常工作。
在實際應用中，工程師可根據要安裝的UPS充電機充電蓄電池的實際情況將相關參數發給客戶，以便客戶按此要求施工。下面逐一進行說明。
1、用戶為UPS充電機充電蓄電池提供的輸入市電其波動值一般要小于UPS充電機充電蓄電池標稱的允許市電波動值，例如某型號UPS充電機充電蓄電池標稱允許市電輸入電壓波動在220V+20%，那么此項可要求用戶市電波動在+15%，這樣有利于UPS充電機充電蓄電池正常運行；零地電壓一般要求在不帶負載時小于1.5V，帶滿載時小于2V，工程師也可根據現場情況及負載要求提出此值。
2、UPS充電機充電蓄電池為了消除共模干擾，零、火線對地之間都加了濾波電容，零、火對地都有電流，可能造成零、火線上電流不等，從而使帶漏電的斷路器跳閘。所以UPS充電機充電蓄電池前級及負載回路不能裝帶漏電保護的斷路器，以免造成UPS充電機充電蓄電池及其負載意外掉電。這里要指出的是，用戶配UPS充電機充電蓄電池的主要目的是為了重要設備如計算機等的安全運行，而不是為了保障人員安全，所以也不應該對線路中帶電部分如插座、斷路器等頻繁插拔、開合。
3、為了消除干擾，大多數UPS充電機充電蓄電池的輸入零線與輸出零線是隔離的或者是經過扼流圈的，所以在做UPS充電機充電蓄電池配電時不能把UPS充電機充電蓄電池輸出（即負載）的零線接到輸入配電的零線母排上。用戶可將UPS充電機充電蓄電池輸出（負載）零線接到單獨一條零線排上。某些品牌的UPS充電機充電蓄電池在UPS充電機充電蓄電池內部輸入零線與輸出零線直通，就可以把輸入零線與輸出（負載）零線接到同一母排上。
4、UPS充電機充電蓄電池輸入斷路器是專為單獨控制UPS充電機充電蓄電池輸入電源的通斷的，所以UPS充電機充電蓄電池輸入斷路器的下口不要再接其它的用電設備，以免影響UPS充電機充電蓄電池輸入電的正常通斷。
這里要說明一點，有些用戶要求UPS充電機充電蓄電池在市電掉電后，UPS充電機充電蓄電池靠充電機充電蓄電池后備工作的時間很長，這樣，UPS充電機充電蓄電池所配的外接長延時充電機充電蓄電池的容量會很大，為保證這部分外接充電機充電蓄電池能夠有足夠的充電電流（一般為外接充電機充電蓄電池總AH 數的10%），廠家會給UPS充電機充電蓄電池另外配一只外接長延時充電機充電蓄電池充電器，此充電器的交流輸入電源要與UPS充電機充電蓄電池的輸入電源同時通斷，才能保證在有市電時，外接充電器對外接充電機充電蓄電池充電，市電斷時，充電機充電蓄電池通過充電器立即向UPS充電機充電蓄電池逆變器放電。所以這種充電器的交流輸入電是要與UPS充電機充電蓄電池的輸入電接在同一斷路器的下口的。
5、在為UPS充電機充電蓄電池選配輸入輸出斷路器時，首先要求斷路器標稱的額定電壓要符合UPS充電機充電蓄電池的額定輸入輸出電壓，如單進單出UPS充電機充電蓄電池可選單極（或N+1，或兩極）額定電壓為AC220V或250V的斷路器，三進三出UPS充電機充電蓄電池可選三極（或N+3，或四極）額定電壓為AC380V或415V的斷路器。要注意斷路器的額定分斷能力ICU要符合UPS充電機充電蓄電池廠家的要求，一般小型UPS充電機充電蓄電池為10KA或6KA，大中型UPS充電機充電蓄電池都要求在30KA以上。
6、UPS充電機充電蓄電池與外接長延時充電機充電蓄電池之間連線不宜過長，否則在充電機充電蓄電池連線上損失的壓降過大。另外，用戶往往十分注意UPS充電機充電蓄電池主機工作的環境溫濕度，充電機充電蓄電池與主機一同放置可使充電機充電蓄電池也得到良好的工作環境。
7、建議用戶為UPS充電機充電蓄電池及其負載單獨設置配電盤（柜），以便于對UPS充電機充電蓄電池及其保護的負載進行集中、可靠的控制。此配電盤（柜）要符合國家相關標準。
備注：關于充電機充電蓄電池的建議
必須：
使用前必須檢查充電機充電蓄電池外觀；
存儲充電機充電蓄電池在陰涼處(溫度最好不超過200C或6800F)；
把存放起超過三個月的充電機充電蓄電池加以適當的補充電；
充電時要在通風良好的環境中進行；
把充電機充電蓄電池牢固地安裝在設備機箱內 。
切勿：
將充電機充電蓄電池放在靠近火源的地方或焚燒充電機充電蓄電池；
將充電機充電蓄電池短路；
將充電機充電蓄電池放在密閉箱；
野蠻裝卸充電機充電蓄電池；
使用跛裂或漏夜的充電機充電蓄電池；
過度震動和搖晃充電機充電蓄電池。
UPS充電機充電蓄電池基本問題14問
二
1、UPS充電機充電蓄電池一般帶感性負載的能力強還是帶容性負載的能力強？
一般UPS充電機充電蓄電池就是按感性負載設計的，所以帶感性負載是它的本分。一般UPS充電機充電蓄電池逆變器輸出端并聯的電容器一方面起濾波作用，另一方面是抵消負載中的電感分量。
如果負載時容性，又如何用電容去抵消電容性分量呢？只能使輸出的電容分量加大，而這些電容分量的電流又必須由逆變器提供，使逆變器輸出的有功分量減小，所以帶載的能力就減弱了。
2、STS、LBS及雙總線作用是什么？
STS(靜態開關)的作用是將兩路輸入交流電進行切換。
LBS(同步器)的作用是將兩組UPS充電機充電蓄電池同步，目的是為了使STS的切換時間為零。
雙總線的作用是為了給用電設備提供冗余的電源。
3、EPS和在線式UPS充電機充電蓄電池的主要區別是及主要用
與UPS充電機充電蓄電池相同之處：EPS是100%的后備式UPS充電機充電蓄電池，它的工作原理和后備式UPS充電機充電蓄電池一樣。
不同之處：EPS由于帶的負載不同，比如照明和啟動水泵等，功率需要做的很大，在啟動水泵時可以將逆變器做成變頻器；而后備式UPS充電機充電蓄電池由于主要的對象是PC機之類的IT設備，所以容量很少有超過3KVA的。
一般3KVA以上的IT設備都選用在線式UPS充電機充電蓄電池，在IT設備場合無論如何是不能用EPS的。
4、工頻機和高頻機比較各有什么優缺點？
工頻機UPS充電機充電蓄電池：缺點是輸入功率因數低，功耗大，效率低，體積大，笨重，價格高，可靠性低；優點是制造相對容易，尤其是采用手工作業影響也不大，要求一致性相對低一些。
高頻機UPS充電機充電蓄電池：優點是輸入功率因數高，功耗小，效率高，體積小，輕便，可靠性高；但對生產手段要求高，要求一致性嚴格。
5、為什么UPS充電機充電蓄電池的容量用VA表示？這叫什么功率？
有功功率的單位是瓦特（W），無功功率的單位是乏（var）。一般UPS充電機充電蓄電池的容量都用視在功率表示，由于視在功率中既包含有功功率，也包含無功功率，既不能稱作W也不能稱var，既然是視在功率是伏特（V）與安培（A），就索性稱為VA。
6、什么叫有功功率，什么叫無功功率？
有功功率指的是能使負載做功的功率，比如使燈泡發光，使電路工作等等。做功后又完全變成熱量散發到大氣中，一去不復返。
無功功率指的是儲存在儲能裝置（器件）中的功率，它可以轉化為有功功率。
7、UPS充電機充電蓄電池效率的定義是什么？它代表什么？
UPS充電機充電蓄電池效率的η的定義是：輸出有功功率P與輸入有功功率P’之比的百分數，即：η=（P/P’）％。它是衡量UPS充電機充電蓄電池功耗大小的標志。和功率因數不是一碼事。
8、蓄充電機充電蓄電池的容量單位是什么？含義是什么？
蓄充電機充電蓄電池的容量單位是安培小時，簡稱安時（AH），它的含義是該充電機充電蓄電池在指定放電率的條件下恒流或者恒功率放電，到指定放電時間結束瞬間放出的容量數。如放電率為10，容量為100AH的充電機充電蓄電池，用放電電流10A恒流放電10H，所放出的容量就是100AH。
9、了解UPS充電機充電蓄電池發展情況對用戶有何好處？
了解UPS充電機充電蓄電池發展的方向最主要的目的是使用戶避免購買已經過時而已被淘汰或馬上就被淘汰的設備，以免造成不必要的損失。
目前UPS充電機充電蓄電池已經發展到了在線式并聯冗余模塊化解決方案系統UPS充電機充電蓄電池，請渠道商和用戶都能認識到模塊化已經來臨，它將取代傳統UPS充電機充電蓄電池在數據機房的應用。
10、工頻機的輸出隔離變壓器是否有全隔離效果？
工頻機的輸出隔離變壓器嚴格講是它逆變部分不可或缺的組件，沒有全隔離效果，因為旁路無隔離，零線無隔離。
11、UPS充電機充電蓄電池上有防雷嗎？
UPS充電機充電蓄電池可以選配輸入C級防雷，它有兩種方式：
1）以保護負載為優先的防雷；
2）以保護供電為優先的防雷，但是作用不大。因為UPS充電機充電蓄電池裝了防雷充其量只能使配電柜中省一級防雷，但是配電當中還是不能省略防雷裝置。
防雷在UPS充電機充電蓄電池選擇中當屬十分次要的因素。
12、UPS充電機充電蓄電池帶隔離變壓器是否可以抗過載能力增強？
錯了，那是反應速度慢，過載以后UPS充電機充電蓄電池都會跳旁路工作，等負載正常后再恢復整流和逆變工作。我們應該通過升級UPS充電機充電蓄電池容量來滿足日益增長的負荷擴容需要。
13、UPS充電機充電蓄電池的發展趨勢是怎樣的？
發展UPS充電機充電蓄電池技術的主要目的是提高UPS充電機充電蓄電池對輸出端負載的動態響應越來越快又好。顯然，采用先進的高頻技術，動態響應速度最快，效果最好。
14、工頻機的質量是否更加穩定？
一些高頻機因為節減生產成本、生產條件和設計落后而造成的質量不過關。為了緊跟市場趨勢，提高效率更加環保、節能，非常有必要選擇知名并且值得信賴的模塊化UPS充電機充電蓄電池品牌。
