電力專用逆變電源 7.5KVA-30KVA（DC220V/AC220V）
更新：2016-4-15 20:42:45??????點擊：
- 品牌：???xuxin
- 型號：???
產品介紹
產品簡介
電力逆變電源系統采用CPU全面控制技術、SPWM脈寬調制技術、IGBT功率模塊以及輸出隔離變壓器，使逆變電源的輸出為一穩頻穩壓、濾除雜訊、對斷電、高低壓、浪涌、舜變、尖峰等電力異常狀況能做出準確的反映與處理、不受電網波動干擾、低失真度的純凈正弦波電源，具有帶載能力強，設備兼容性好、直流輸入電壓范圍寬等特點，極大地滿足各種用電環境的需求；同時改電力專用逆變器還具有輸入接反保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、輸出短路保護等功能，輸入電壓范圍極寬，提升了系統運行的穩定性、可靠性，可應用于各類復雜的電力環境；人性化的LCD液晶界面設計，使人機界面更潔凈直觀。電力專用逆變器主要功能是把直流電轉換成交流電，其直流逆變主用還是交流旁路主用可以根據當地實際情況來確定，通過靜態開關控制切換。
電力專用逆變電源針對我國電力局、變電站、發電廠及大型場館機房等電力系統的要求而精心開發設計的第三代智能型專用工頻逆變電源，以滿足電力領域各個應用環境對供電電源高品質和高可靠性的要求，并適用于一切對電源干擾敏感，需要可靠、凈化的不間斷正弦波交流輸出系統。
電力逆變器與PC間可通過RS232/RS485通訊接口進行通訊，讓用戶輕松地在終端機上隨時觀察到逆變器的工作狀況、歷史記錄、及時對逆變器進行控制，同時可通過遠程網絡監控的功能，通過網絡可對逆變器進行遠程的、隨時隨地的監控與管理，真正做到無人職守功能，并可組成熱備份系統，以提高系統可靠性。
電力逆變電源的主要組成部分
濾波模塊：輸入濾波器用于輸入端直流電源中無用波形的濾除，得到一個穩定的直流電，再送入逆變器。輸出濾波器主要是用于除交流諧波和干擾，使輸出處于一個平穩的狀態。
逆變模塊：把直流電轉換成交流電。
控制模塊：控制逆變器電源跟隨基準市電，并與其保持相同的相位和頻率，自動調節，并使電源在規定的范圍內，按照設定的保護定值運行。
顯示設備：采用LCD液晶顯示，準確反映設備運行狀態及故障信息。
切換模塊：旁路和逆變器輸出進行自動切換。
輸出隔離變壓器：將逆變輸出與直流屏電源隔離。
電力逆變電源主要為變電站，發電廠設計的一種不間斷電源，主要用于電力遠動、通訊、監控、事故照明等，也可以為發電廠交流潤滑泵、交流風機、水泵等提供不間斷電源。
產品特點
采用微處理器控制的SPWM技術，純正弦波輸出，波形純凈
采用工頻隔離變壓器設計，具有穩定性強，可靠性高，負載適應能力強，可帶電容性、電感性、混合性負載
鎖相同步，快速自動切換，可實現無人值守
具有輸入過、欠壓，輸出過、欠壓，過熱，過載、短路等完善的保護功能
完善的人機界面設計，采用LCD液晶屏顯示，顯示各種狀態
模塊化,標準機架式設計，安裝方便
電力逆變電源技術參數
|
型 號 |
IDN7.5K |
IDN10K |
IDN15K |
IDN20K |
IDN30K |
|
|
直流 |
輸入額定電壓(VDC) |
220 |
||||
|
輸入額定電流（A） |
30 |
40 |
60 |
80 |
120 |
|
|
輸入直流電壓允許范圍(VDC) |
185-265V |
|||||
|
旁路 |
額定交流輸入電壓(VAC) |
220V單相 |
||||
|
輸入交流允許范圍 |
220±15% |
|||||
|
輸入額定電流（A） |
27 |
36 |
54 |
72 |
109 |
|
|
交 |
輸出額定電壓及頻率 |
220VAC,50HZ |
||||
|
輸出額定電流（A） |
27 |
36 |
54 |
72 |
109 |
|
|
輸出電壓精度（V） |
220V±2% |
|||||
|
輸出頻率精度（HZ） |
50±0.5 |
|||||
|
波形失真率（THD）（線性負載） |
≤5% |
|||||
|
動態響應(負載0←→100%) |
5% |
|||||
|
功率因數（PF） |
0.8 |
|||||
|
過載能力 |
150%，10秒 |
|||||
|
逆變效率(80%阻性負載) |
90% |
|||||
|
逆變器主機重量 |
30KG |
30KG |
30KG |
30KG |
50KG |
|
|
通訊接口（可選） |
RS485 |
|||||
|
逆變器←→旁路 |
≤4ms |
|||||
|
工作環境 |
絕緣強度VAC(輸入和輸出) |
2000 |
||||
|
噪音（1米） |
≤50dB |
|||||
|
使用環境溫度 |
-10℃~+50℃ |
|||||
|
濕度 |
0~90%，不結露 |
|||||
|
使用海拔(m) |
≤2000 |
|||||
|
保護功能 |
輸入接反保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、 |
|||||

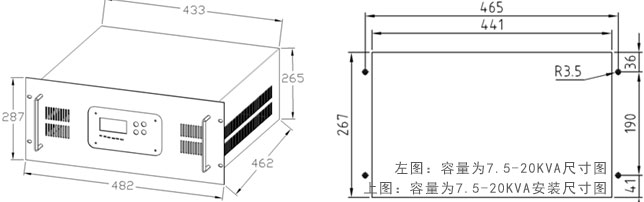

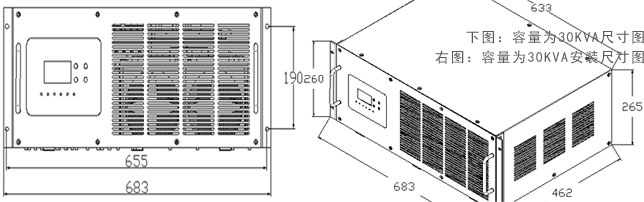

產品尺寸圖和安裝圖
應用范圍
廣泛應用于電力系統遠動、通訊、載波、監控、繼電保護以及事故照明等......
工作狀態和接線方式說明
1、單獨接市電
1）、當市電正常時，由市電經過濾波后向負載提供電源；
2、單獨接直流電
1）、當直流電輸入正常時，由直流經過內部逆變向負載提供純正的交流電。
3、交直流同時輸入
1）、交直流同時輸入時，以交流輸入主供優先，當交流輸入異常或停電后，由直流逆變向負載供電。
電力逆變電源配置方案
型號
設備名稱
數量（臺）
IDN7.5K
電力逆變電源主機
1
輸出隔離變壓器（外置）
1
IDN10K
電力逆變電源主機
1
輸出隔離變壓器（外置）
1
IDN15K
電力逆變電源主機
1
輸出隔離變壓器（外置）
1
IDN20K
電力逆變電源主機
1
輸出隔離變壓器（外置）
1
IDN30K
電力逆變電源主機
1
輸出隔離變壓器（外置）
1
